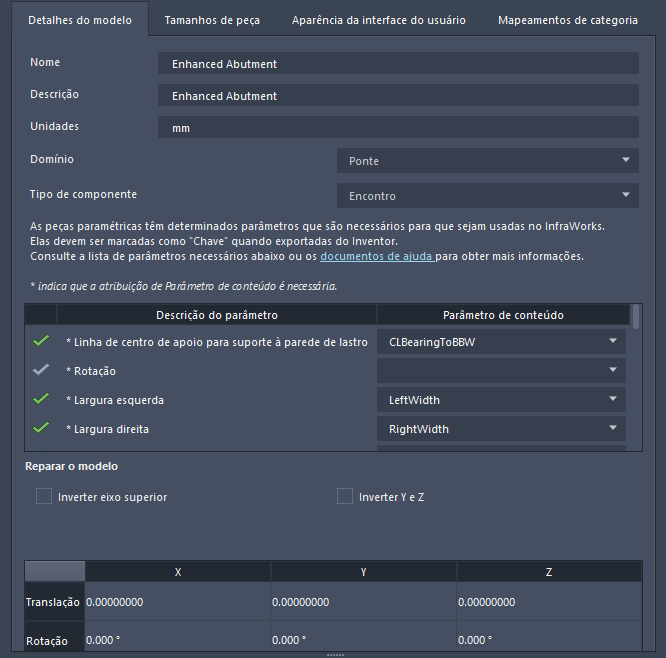

Modelos paramétricos de estrutura civil – Referência à guia Detalhes do modelo

Visualizar no explorador: Visualize o arquivo de origem do componente paramétrico em seu sistema local. Você pode usar o Autodesk Inventor para abrir e modificar o modelo de forma.

Nome: modifique o valor do nome para alterar o nome exibido dessa peça de componente paramétrico na Paleta de estilos e em Selecionar componente de catálogo.

Descrição: opcionalmente, insira uma descrição da peça do componente paramétrico para sua referência. Isto aparecerá apenas na guia Detalhes do modelo da caixa de diálogo Configurar modelos paramétricos.

Unidades: As unidades de medida são valores somente leitura determinados pelas unidades de medida usadas no Autodesk Inventor ou no Autodesk Revit para a criação dos arquivos de modelos paramétricos. Para alterar entre unidades métricas e imperiais, mude a configuração de unidade dos arquivos de origem no programa de origem.

Domínio: Os atributos Tipo de componente e Domínio, na guia Detalhes do modelo, para um novo componente paramétrico, devem ser especificados quando se adiciona um novo modelo. Quando você terminar de adicionar um modelo, esses valores serão somente leitura e não poderão ser modificados. Para peças ou montagens de ponte, selecione Estrutura da ponte para continuar. Para Túneis, selecione Túnel. Para acabamentos, selecione Mobiliário urbano. “Não atribuído” será exibido se este campo estiver incompleto.

Tipo de componente: Os atributos Tipo de componente e Domínio, na guia Detalhes do modelo, para um novo componente paramétrico, devem ser especificados quando se adiciona um novo modelo. Quando você terminar de adicionar um modelo, esses valores serão somente leitura e não poderão ser modificados. Selecione o tipo de componente adequado para continuar. “Não atribuído” será exibido se este campo estiver incompleto.

Parâmetros necessários: A guia Detalhes do modelo indica se a peça paramétrica contém os parâmetros necessários para o tipo de componente. Uma marca de seleção verde confirma que um parâmetro necessário está incluído no modelo de forma .IPT que define a peça paramétrica. Um X vermelho é exibido ao lado de todos os parâmetros necessários não definidos no modelo de forma da peça. As peças paramétricas de ponte e túnel só serão aceitas se todos os parâmetros necessários forem definidos no modelo de forma com uma convenção de nomenclatura exatamente igual à exibida na guia Detalhes do modelo.
