Referência de parâmetro de estrutura transversal

Os parâmetros de estrutura transversal posicionam, alinham e exibem a estrutura transversal e suas peças.

Descrição do parâmetro	Parâmetro de conteúdo	Valor paramétrico	Conjunto/leitura do InfraWorks	Inventor	Revit
* Distância entre as almas na parte superior	DistanceBetweenWebsAtTop	"A distância ao longo da estrutura transversal entre as origens da alma. Em combinação com as cotas de RightGirder, é possível alinhar a aresta direita da estrutura transversal com a alma direita."	Não/sim	Não	Não aplicável
* Inclinação da alma da longarina esquerda	LeftGirderWebSlope	O ângulo de inclinação da alma esquerda no sistema de coordenadas da estrutura transversal.	Não/sim	Não	Não aplicável
* Longarina esquerda	LeftGirder	O comprimento da longarina esquerda em uma estrutura transversal.	Não/sim	Não	Não aplicável
* Inclinação da alma da longarina direita	RightGirderWebSlope	O ângulo direito de inclinação da alma no sistema de coordenadas da estrutura transversal.	Não/sim	Não	Não aplicável
* Longarina direita	RightGirder	O comprimento da longarina direita em uma estrutura transversal.	Não/sim	Não	Não aplicável
Mostrar longarina esquerda	ShowLeftGirder	Exibe as representações da longarina esquerda. Verdadeiro ou Falso.	Não/sim	Não	Não aplicável
Mostrar longarina direita	ShowRightGirder	Exibe as representações da longarina direita. Verdadeiro ou Falso.	Não/sim	Não	Não aplicável
Largura superior	TopWidth	A largura na parte superior da estrutura transversal. Para uso quando uma estrutura transversal estiver entre duas almas na mesma longarina.	Sim/Não	Não	Não aplicável
* Deslocamentos verticais entre almas	VerticalOffsetBetweenWebs	A diferença de elevação entre o topo das almas esquerda e direita. É positivo quando a parte superior da alma direita é superior à alma esquerda.	Não/sim	Não	Não aplicável
Inclinação da alma	WebSlope	O ângulo de inclinação da alma no sistema de coordenadas da estrutura transversal. Para uso quando uma estrutura transversal estiver entre duas almas na mesma longarina.	Sim/Não	Não	Não aplicável

Observação: O asterisco único "*" indica que um dos parâmetros é um parâmetro de geometria necessário e foi marcado como "chave" no Autodesk Inventor.

As estruturas transversais são representadas por uma peça 3D posicionada entre duas longarinas ou duas almas em uma única longarina.

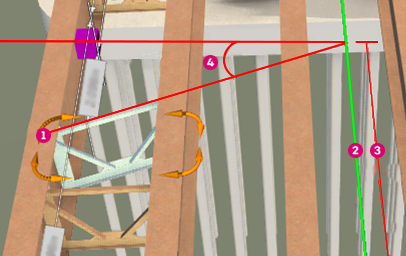

Cotas de estrutura transversal

Origem da estrutura transversal	Deslocamento ao longo da ponte
Alinhamento da estrada	Rotação da estrutura transversal

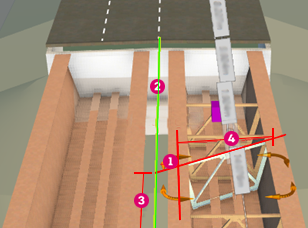

Quando a estrutura transversal estiver entre duas almas na mesma longarina, sua posição será a mesma que a das duas longarinas, com a exceção de que a origem da estrutura transversal é colocada horizontalmente na interseção da linha inclinada com a origem da alma esquerda da longarina. Para determinar a posição da alma esquerda, a longarina deve fornecer uma cota TopWidth. A origem da alma é a origem da longarina deslocada para a esquerda pela metade de TopWidth.

Cotas de deslocamento de estrutura transversal

Origem da estrutura transversal	Deslocamento ao longo da ponte
Alinhamento da estrada	TopWidth

Alinhamento da alma

Em muitos casos, a origem da estrutura transversal termina na parte central superior da alma da longarina esquerda. No entanto, a estrutura transversal deve tocar a borda direita da alma esquerda. Se a longarina tiver um flange superior, a parte superior da estrutura transversal poderá precisar se mover para baixo para que fique na parte inferior do flange. Isso é tratado estabelecendo-se um relacionamento entre a estrutura transversal e sua longarina esquerda. A longarina esquerda é responsável por fornecer cotas que permitam que a estrutura transversal seja anexada corretamente à longarina. As cotas exatas fornecidas são totalmente da responsabilidade do projetista de peças, mas podem incluir cotas como as espessuras da alma e do flange. O InfraWorks trata essa relação da seguinte maneira:

Lê todas as cotas da longarina esquerda
Prefixa os nomes de cota com LeftGirder
Passa essas Cotas para a estrutura transversal.

Portanto, a peça da estrutura transversal tem acesso a todas as cotas da longarina esquerda.

De forma similar, todos os nomes de cota da longarina direita têm o prefixo RightGirder e são passados para a estrutura transversal para que ela possa se alinhar melhor com a alma direita. Quando houver somente uma longarina associada, as cotas LeftGirder e RightGirder terminarão com valores idênticos.

É importante assegurar que uma estrutura transversal esteja associada somente às longarinas para as quais haja uma relação entre suas peças. Caso contrário, a estrutura transversal não ficará alinhada corretamente com suas longarinas.

LeftGirderWebSlope e RightGirderWebSlope fornecem as inclinações da alma no sistema de coordenadas de estrutura transversal. Quando a estrutura transversal tem duas longarinas, as inclinações são baseadas na inclinação lateral de cada longarina. Caso contrário, eles são baseados na cota de WebSlope da longarina.
