Referência do parâmetro do pilar
Os parâmetros específicos do pilar controlam a colocação longitudinal, as inclinações longitudinais, a colocação vertical, as larguras laterais e a rotação.
| Descrição do parâmetro | Parâmetro de conteúdo | Valor paramétrico | Conjunto/leitura do InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| Deslocamento vertical a partir da parte inferior | BottomVerticalOffset | O deslocamento vertical na parte inferior de um pilar. Os valores positivos são para cima. Os valores negativos são para baixo. | Sim/Não | Não | Sim |
| Pilar inteiro que não requer rumos | IsIntegralPierThatDoesNotRequireBearings | Especifica um pilar que não requer rumos. Verdadeiro ou Falso. O pilar não tem rumos e as longarinas ficam diretamente no topo do pilar se definido como Verdadeiro. | Sim/Não | Não | Não |
| Corresponder por superfície a rumos | MatchBySurfaceToBearings | Define como os pilares são alinhados verticalmente com seus rumos e fundações. Verdadeiro ou Falso. Verdadeiro se alinha com as malhas do pilar. Falso se alinha com planos aproximados do topo do pilar. | Sim/Não | Não | Sim |
| Profundidade da cobertura do pilar | PiercapDepth | A altura da cobertura do pilar medida dos rumos até o pilar. | Sim/Não | Não | Não |
| * Largura esquerda da cobertura do pilar a partir do centro | PierCapLeftWidth | A distância do centro da cobertura do pilar até a borda esquerda. | Não/sim | Não | Não |
| * Largura direita da cobertura do pilar a partir do centro | PierCapRightWidth | A distância do centro da cobertura do pilar para sua borda direita. | Não/sim | Não | Não |
| Largura da seção da cobertura do pilar 1 | PierCapSectionWidth1 | A largura da parte da cobertura do pilar atrás da origem. | Sim/Não | Não | Não |
| Largura da seção da cobertura do pilar 1 | PierCapSectionWidth2 | A largura da parte da cobertura do pilar antes da origem. | Sim/Não | Não | Não |
| Inclinação da seção da cobertura do pilar 1 | PierCapSectSlope1 | A inclinação longitudinal da parte da cobertura do pilar atrás da origem quando MatchBySurfaceByBearings está definida como Falsa. | Sim/Não | Não | Não |
| Inclinação da seção da cobertura do pilar 2 | PierCapSectSlope2 | A inclinação longitudinal da parte da cobertura do pilar antes da origem quando MatchBySurfaceByBearings está definida como Falsa. | Sim/Não | Não | Não |
| Percentagem de inclinação superior esquerda da cobertura do pilar | PierCapTopLeftSlopeInPercentage | A inclinação lateral da cobertura do pilar à esquerda da origem quando MatchBySurfaceByBearings está definida como Falsa. | Sim/Não | Não | Não |
| Percentagem de inclinação superior direita da cobertura do pilar | PierCapTopRightSlopeInPercentage | A inclinação lateral da cobertura do pilar à esquerda da origem quando MatchBySurfaceByBearings está definida como Falsa. | Sim/Não | Não | Não |
| Inclinação superior da cobertura do pilar | PierCapTopSlope | A inclinação lateral da cobertura do pilar. | Não/sim | Não | Não |
| * Altura total do pilar | PierHeight | A distância entre os rumos do pilar e a fundação. | Não/sim | Não | Não |
| Rotação | Rotação | As informações de rotação horizontal armazenadas na peça do pilar. O InfraWorks ignora essas informações e as rotações conforme necessário. | Sim/Não | Não | Não |
| Altura do passo da extremidade do pilar | StepHeight | A altura do passo da cobertura do pilar medida a partir dos rumos do tabuleiro raso e da superfície da cobertura inferior. | Não/sim | Não | Não |
| Deslocamento vertical a partir da parte superior | TopVerticalOffset | O deslocamento vertical na parte superior de um pilar. Os valores positivos são para cima. Os valores negativos são para baixo. | Sim/Não | Não | Sim |
Colocação do pilar
As origens do pilar são definidas por cotas laterais, longitudinais e verticais. As cotas verticais são explicadas em detalhes na seção Colocação vertical a seguir.
Cotas laterais e longitudinais. A colocação do pilar é projetada para que suas origens estejam sob o alinhamento da estrada. Os pilares se deslocam ao longo da estrada a partir do início da ponte. Eles não são configuráveis além do deslocamento no InfraWorks; portanto, é necessário fazer ajustes adicionais no Inventor ou no Revit para mover a geometria relativa à origem.
Cota vertical. O posicionamento vertical é dependente de seu parâmetro MatchBySurfaceToBearings. Quando Falso, a origem deve estar na parte inferior do pilar, onde o pilar encontra o terreno ou no topo de sua fundação. As cotas verticais são explicadas em detalhes na seção Colocação vertical a seguir.
Colocação vertical
O alinhamento vertical para pilares é controlado inicialmente pelo parâmetro MatchBySurfaceToBearings.
Configurar como Verdadeiro alinhará verticalmente o pilar usando suas malhas. Este é um método mais exato, assegurando que os rumos toquem o pilar, mesmo que ele tenha uma superfície superior irregular. Como as malhas do pilar devem ser geradas durante a criação inicial, este é um método mais lento para implementar. Os pilares serão alinhados verticalmente com os rumos e fundações, independentemente da elevação da origem do pilar.

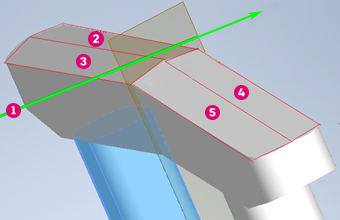

Definir como Falso alinhará verticalmente o pilar usando planos aproximados do topo do pilar. São considerados quatro planos: esquerda para trás, direita para trás, esquerda para frente e direita para frente. Este é um método mais rápido, mas menos preciso. Os rumos e o toque do pilar somente se o topo do pilar se alinhar com esses quatro planos. A parte superior da fundação é alinhada com a origem do pilar, de modo que a origem deve estar na parte inferior do pilar. Caso contrário, o pilar e a fundação não podem se alinhar verticalmente.
 Alinhamento |
 Plano frontal direito |
 Plano frontal esquerdo |
 Plano traseiro direito |
 Plano posterior esquerdo |
A configuração do parâmetro MatchBySurfaceToBearings afeta outros parâmetros também.
Altura do pilar
O parâmetro PierHeight representa a altura total do pilar. É calculado para ajustar entre os rumos e a fundação. Se a peça de origem não definir a altura total com este valor, então o pilar poderá ser muito alto ou muito curto. O comportamento neste caso depende de MatchBySurfaceToBearings.
Quando definido como Verdadeiro, os rumos e fundações se adaptarão ao pilar. Os rumos se esticam para alcançar o topo dos pilares que são muito curtos. As fundações encurtam para dar espaço a um pilar que é muito alto.
Quando definido como Falso, nenhum ajuste é feito. Se um pilar for muito curto, então haverá uma folga entre o pilar e os rumos. Se o pilar for muito alto, ele se projetará nos rumos e, possivelmente, nas longarinas e tabuleiro.

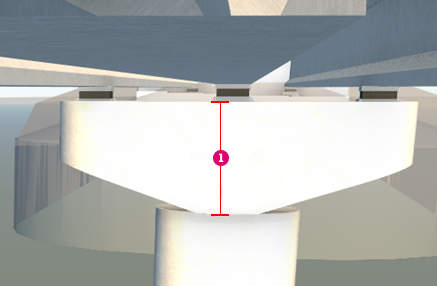

Profundidade da cobertura do pilar
PiercapDepth representa a altura vertical da cobertura do pilar e é aplicável somente quando MatchBySurfaceToBearings está definido como Falso. É definido pela peça e é utilizado para estimar a altura mínima de um pilar. A altura mínima das colunas do pilar é presumida como 1 m, portanto Minimum_height = PiercapDepth + 1 m.
PiercapDepth
Se a distância entre os rumos e a fundação estiver abaixo desta altura mínima, a fundação é encurtada para que a distância esteja na altura mínima.
Quando MatchBySurfaceToBearings é definido como Verdadeiro, a estimativa de altura mínima não é necessária. É deduzida a partir das malhas criadas para o pilar. A fundação é encurtada quando PierHeight é menor que a altura real do pilar.

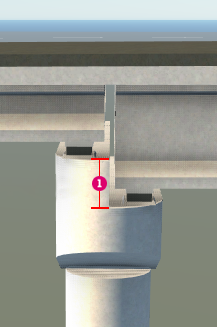

Altura do passo
O parâmetro StepHeight somente é usado quando um pilar tem uma cobertura escalonada. Os cálculos somente são aplicáveis quando MatchBySurfaceToBearings está definido como Falso. A altura do passo calcula para reduzir o esticamento de rumos sob as longarinas rasas no topo do pilar.
StepHeight
Deslocamentos verticais
Os parâmetros TopVerticalOffset e BottomVerticalOffset ajustam o topo e a parte inferior do pilar para cima e para baixo e somente são aplicáveis quando MatchBySurfaceToBearings está definido como True.
Na maioria dos casos, a colocação do pilar é precisa, mas em algumas situações pode ser necessário fazer ajustes. Os valores positivos ajustam a geometria para cima e os valores negativos ajustam para baixo. Nenhum ajuste é feito para outras operações. Portanto, se o pilar e os rumos (ou fundações) tocam quando os deslocamentos são definidos como 0, então eles não se tocam para outros valores.

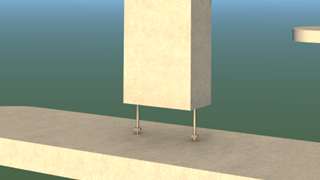

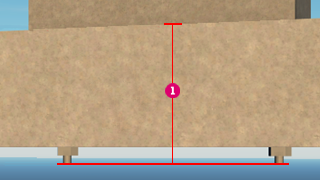

A imagem a seguir de um pilar inclui parafusos que devem passar pela fundação. Por padrão, o topo da fundação fica na parte inferior dos parafusos (BottomVerticalOffset = 0).
No entanto, BottomVerticalOffset quando definido como negativo, pode ajustar os parafusos para passar pela fundação como esperado.
BottomVerticalOffset = -1.2

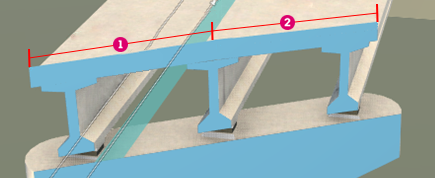

Larguras laterais
LeftWidth e RightWidth são calculados com base nas larguras esquerda e direita do tabuleiro no pilar. As larguras do tabuleiro são medidas perpendicularmente ao alinhamento. A largura do tabuleiro esquerdo é a distância do alinhamento à borda esquerda do tabuleiro. A largura do tabuleiro direito é a distância do alinhamento à borda direita do tabuleiro.
| LeftWidth |
RightWidth |
As larguras esquerda e direita do pilar são medidas ao longo da linha de rotação do pilar. Portanto, os seguintes cálculos são feitos quando o alinhamento é reto:
- LeftWidth = deck_left_width * cos(skew)
- RightWidth = deck_right_width * cos(skew)
Larguras longitudinais

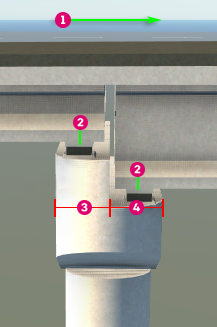

Os pilares expressam larguras longitudinais de uma cobertura de pilar com os parâmetros PierCapSectionWidth1 e PierCapSectionWidth2. Essas cotas determinam as posições longitudinais padrão dos rumos quando o pilar tem duas linhas de rumos. A linha posterior é colocada no meio da distância entre a borda posterior da cobertura do pilar e as posições finais das longarinas acima da linha. De forma similar, a linha frontal está no meio da posição inicial das longarinas frontais e a borda frontal da cobertura do pilar.
| Direção de estaca crescente |
PierCapSectionWidth1 |
| Posição do centro do rumo |
PierCapSectionWidth2 |

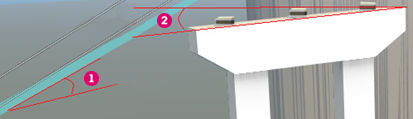

Inclinações do topo do pilar
PierCapTopSlope calcula uma cota que permite que a parte superior de um pilar rotacionado siga o grau do alinhamento:
- PierCapTopSlope = arctan(tan(grau de alinhamento (como um ângulo)) * sin(rotação).
Isso não leva em conta a superelevação do tabuleiro ou as profundidades de longarinas ou rumos.
| Grau de alinhamento |
PierCapTopSlope |

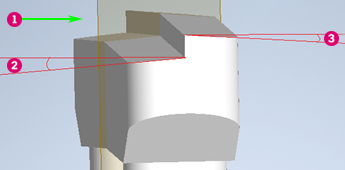

As outras cotas implementadas pelo pilar fornecem informações sobre as inclinações do topo do pilar. Estes são utilizados somente quando MatchBySurfaceByBearings está definido como Falso. Eles permitem que o InfraWorks determine planos superiores mais precisos para o pilar.
| Direção de alinhamento |
PierCapSectSlope2 |
| PierCapSectSlope1 |

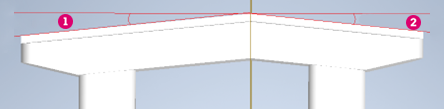

| PierCapTopLeftSlopeInPercentage |
PierCapTopRightSlopeInPercentage |
Rotação
Rotação especifica uma rotação no sentido anti-horário do pilar em torno do eixo Z do sistema de coordenadas da estrada. Esta rotação é manipulada pelo InfraWorks fora do pilar. No entanto, as informações de rotação são armazenadas no pilar, embora sejam ignoradas pelo InfraWorks.
