Основы
В этом разделе рассматриваются основные элементы управления веб-приложения AutoCAD.
Начало работы
Откройте страницу web.autocad.com в браузере Google Chrome, Mozilla Firefox или Microsoft Edge (на основе Chromium) на устройстве Windows или Mac. Выполните вход, используя учетную запись на портале Autodesk Account, или создайте учетную запись, если у вас ее еще нет.
После входа в систему появится главная страница, которая также называется диспетчером файлов. Нажмите «Создать чертеж», чтобы создать чертеж.
Присвойте чертежу имя и укажите, какой шаблон чертежа нужно использовать — с метрическими или британскими единицами измерения, — а затем нажмите «Открыть», чтобы запустить веб-приложение AutoCAD.
Палитра команд

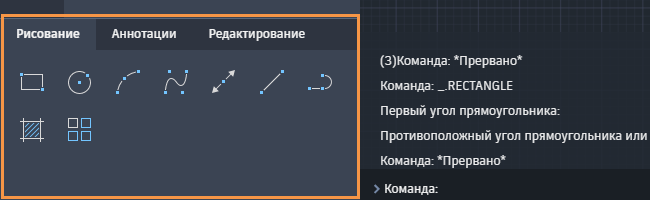

В левом нижнем углу экрана отображается список часто используемых инструментов AutoCAD. В сообществе AutoCAD их называют командами. Эти инструменты отсортированы по группам «Рисование», «Аннотации» и «Редактирование».
Командная строка
Важнейшим элементом управления AutoCAD является командная строка, которая закреплена в левом нижнем углу области чертежа. Здесь отображаются запросы, параметры и сообщения.
Команды можно вводить непосредственно в командной строке, вместо того чтобы выбирать их на палитре команд. Многие опытные пользователи AutoCAD предпочитают именно этот способ. Обратите внимание, что для ввода команды не требуется щелкать в командной строке. Символы начинают отображаться в ней, когда вы просто вводите текст.
Обратите внимание, что когда вы начинаете вводить имя команды, оно дописывается автоматически. Например, для запуска команды ОТРЕЗОК достаточно ввести «ОТ» и нажать клавишу ENTER.

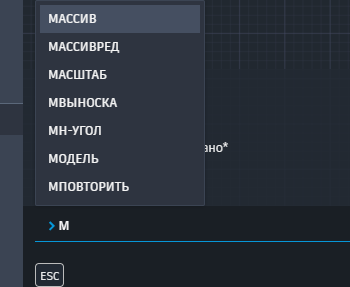

Если доступно несколько вариантов, например, как в примере ниже, можно сделать выбор с помощью мыши или клавиш со стрелками и затем нажать клавишу ENTER или ПРОБЕЛ.
Запросы команд

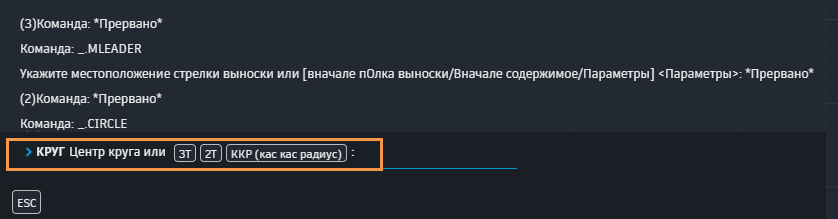

Если команда активна, в командной строке выводятся запросы, подсказывающие, что делать дальше. Если доступно несколько параметров, выберите нужный параметр, щелкнув его в запросе командной строки.

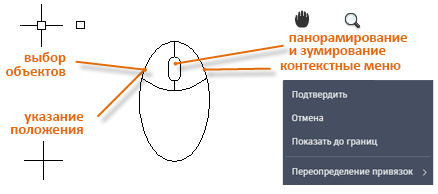

Мышь
Большинство людей используют мышь в качестве указывающего устройства, однако и другие устройства имеют соответствующие элементы управления.
Вид

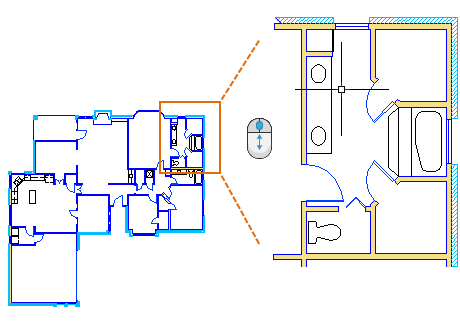

Самый простой способ изменить вид — использовать колесико мыши.
- Можно панорамировать вид в любом направлении путем удержания колесика и перемещения указателя мыши.
- Можно увеличить или уменьшить изображение, покрутив колесико мыши.
Единицы измерения

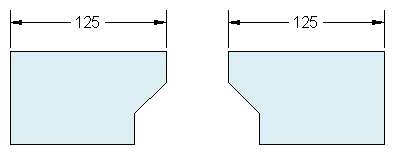

Во время создания чертежа необходимо определить длину единицы измерения — дюйм, фут, сантиметр, километр и др. Например, указанные ниже объекты могут быть как двумя зданиями по 125 футов в длину каждое, так и сечением механической детали, измеряемой в миллиметрах.
Параметры отображения единиц измерения
Щелкните значок «Параметры»
в верхней правой части окна приложения и перейдите на вкладку «Единицы». Здесь можно настроить несколько параметров отображения единиц измерения, включая указанные ниже.
- Формат. Например, можно настроить отображение десятичного значения длины 6.5 в виде дроби 6-1/2.
- Точность. Например, десятичную длину 6.5, можно настроить для отображения в виде 6.50, 6.500 или 6.5000.
Если планируется работать с футами и дюймами, в качестве типа единиц измерения следует указать «Архитектурные», а затем при создании объектов указать их длину в дюймах или использовать символы (') для футов и (") для дюймов. Если планируется использовать метрические единицы, оставьте тип единиц измерения "Десятичные". Изменение формата и точности не влияет на точность самого чертежа. Оно влияет только на то, как значения длины, величины угла и координат отображаются в интерфейсе пользователя.
Замечания и рекомендации
- Чтобы ввести команду, нажмите клавишу ENTER или пробел. Чтобы повторить предыдущую команду, нажмите клавишу ENTER или пробел. Большинство пользователей AutoCAD часто нажимают эти клавиши.
- Обратите внимание на запросы в командной строке. Если вы в замешательстве или не знаете, как работать с командой, эти запросы помогут решить, что делать дальше.
- Для отмены команды или при ее зависании нажмите клавишу ESC. При нажатии клавиши ESC приложение AutoCAD вернется в нейтральное состояние (без активных команд).
- Всегда создавать модели в полном размере (масштаб 1:1). Масштаб печати чертежа на листе стандартного размера задается позднее.
