Геометрия
Создание базовых геометрических объектов, таких как отрезки, полилинии, окружности и прямоугольники.
Классическое приложение AutoCAD позволяет создавать различные типы геометрических объектов, однако в большинстве 2D-чертежей требуются лишь некоторые из них. Веб-приложение AutoCAD не обладает всеми безграничными возможностями построения геометрии, доступными в классическом приложении, однако оно содержит инструменты и команды, необходимые для работы с 2D-чертежами.
Oтрезки
Линия является наиболее простым и часто используемым объектом в чертежах AutoCAD. Для создания отрезка щелкните инструмент «Отрезок».
Кроме того, в командной строке можно ввести ОТРЕЗОК или просто L, после чего нажать клавишу ENTER или пробел.
Обратите внимание, что в командной строке отображается запрос «Первая точка».

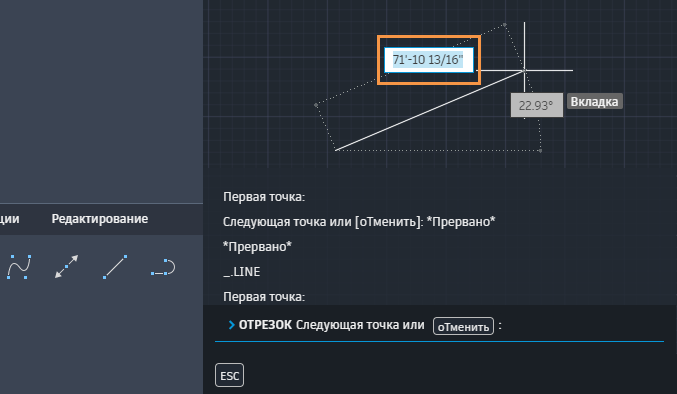

Чтобы указать начальную точку отрезка, щелкните в области чертежа. Щелкните в других местах области чертежа, чтобы указать дополнительные точки. Кроме того, чтобы построить отрезок определенной длины, можно использовать функцию динамического ввода, позволяющую указать длину отрезка. На следующем изображении поле динамического ввода выделено.
После указания начальной точки отрезка в позиции курсора отобразится поле ввода текста. Это интерфейс функции динамического ввода.
Разместите курсор в нужном направлении, введите длину отрезка и нажмите клавишу ENTER. Для переключения между длиной отрезка и углом можно использовать клавишу TAB.
После указания следующей точки команда ОТРЕЗОК автоматически выполняется повторно, постоянно запрашивая дополнительные точки. Для завершения последовательности действий нажмите клавишу ENTER, пробел или ESC.
Окружности
По умолчанию команда КРУГ задает центральную точку и радиус. Выберите инструмент «КРУГ» на палитре команд либо введите команду КРУГ (или просто «К») в командной строке.
- Щелчком мыши укажите начальную точку окружности.
- В командной строке отобразится запрос «Радиус круга или [Диаметр]». Введите радиус и нажмите клавишу ENTER. Либо щелкните «[Диаметр]», введите значение и нажмите клавишу ENTER.
Полилинии и прямоугольники
Полилиния представляет собой связанную последовательность сегментов линии или дуги; все эти сегменты являются единым объектом. Полилинии очень похожи на наборы отрезков, однако в отличие от отрезков полилинии являются единым связанным объектом. Для создания полилиний используется команда ПЛИНИЯ.
Полилинии могут быть замкнутыми или разомкнутыми. После создания как минимум двух линейных сегментов полилинии введите букву «З» и нажмите клавишу ENTER, чтобы замкнуть полилинию. Это означает, что последний сегмент будет заканчиваться в начальной точке первого созданного сегмента.
Для быстрого создания замкнутых прямоугольных полилиний можно использовать команду ПРЯМОУГ (введите ПРЯ в командной строке).
Для построения прямоугольника просто щелкните две расположенные по диагонали точки. Можно также использовать динамический ввод для задания двух сторон прямоугольника. Введите длину горизонтальных сторон, нажмите клавишу TAB, введите длину вертикальных сторон и нажмите клавишу ENTER.
