Команды Autodesk Inventor
Соединительные элементы
Соединитель отображается как элемент в документе компонента. В браузере модели он обозначен значком
.
В графическом окне соединитель отображается в виде желтого шара с тройкой осей (подобно пользовательской системе координат).
- Ось Z соединителя определяет направление соединения. Если для соединения задано значение зазора, смещение выполняется вдоль этого направления.
- Ось X определяет направление выравнивания.

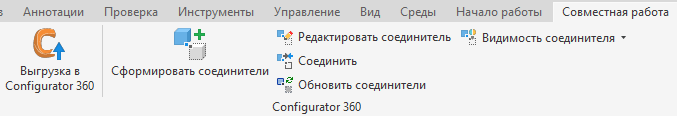

Команды
Сформировать соединители
Команда "Сформировать соединители" формирует соединители на основе соединения сборки.
Для каждого документа соединенных компонентов формируется один соединитель. Если в документе есть соединитель, имя которого совпадает с именем соединения, то новый соединитель не формируется, а вместо этого редактируется уже существующий.

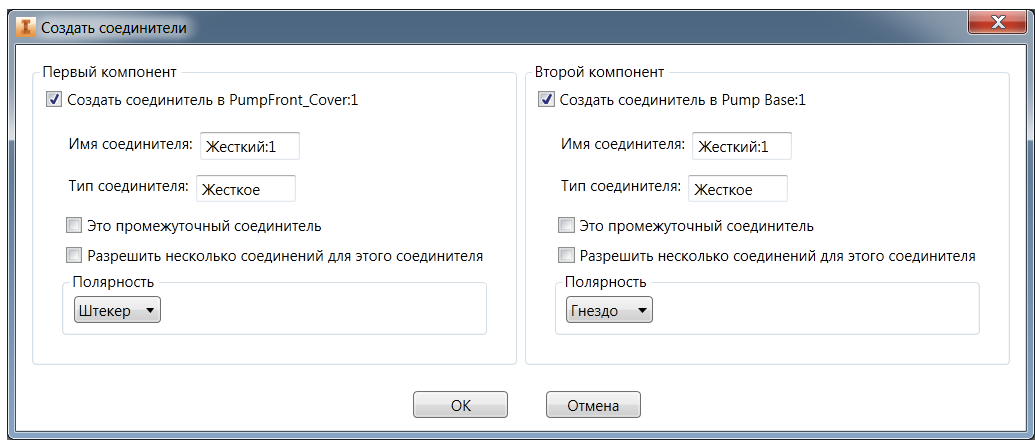

Диалоговое окно "Создать соединители"
Имена компонентов отображаются в сообщении "Создать соединитель в...". Чтобы создать или отредактировать соединитель только в одном из компонентов, отмените выбор соответствующего параметра для другого компонента. Не следует создавать соединители в базовой сборке. Рекомендуется не создавать новые соединители, а повторно использовать уже существующие.
- Имя соединителя
- По умолчанию имя соединителя совпадает с именем соединения, но его можно при необходимости изменить.
- Промежуточный соединитель
- При перетаскивании дополнительных компонентов в проект базовой сборки в Configurator 360 система пытается найти соответствие для промежуточного соединителя в том компоненте, куда перемещен дополнительный компонент. При обнаружении соответствующего соединителя соединение создается автоматически. Обычно такая схема применяется только для штекерных соединителей.
- Разрешить несколько соединений для этого соединителя
- Установите этот флажок, чтобы разрешить соединение нескольких компонентов с одним соединителем. Это свойство применяется только для гнездовых соединителей.
- Полярность
- Доступны варианты "Штекер", "Гнездо" и "Универсальное". Чтобы можно было создать соединение между двумя соединителями, они должны иметь совместимую полярность.
- Возможные сочетания:
- "Штекер" — "Гнездо" и "Универсальное"
- "Гнездо" — "Штекер" и "Универсальное"
- "Универсальное" — "Штекер", "Гнездо" и "Универсальное"
По умолчанию первый компонент (подвижный или дополнительный компонент) представляет собой штекерный соединитель, а второй компонент (фиксированный компонент в пределах базовой или уже размещенной сборки) — гнездовой соединитель.
Редактировать соединитель
В документе компонента соединитель отображается как элемент. Щелкните правой кнопкой мыши элемент в браузере модели и выберите эту команду, чтобы отредактировать те же свойства, которые отображаются в диалоговом окне "Сформировать соединители".
Соединить
Команда "Соединить" используется для проверки работоспособности соединителя в Inventor. При выполнении команды "Соединить" создается соединение между двумя компонентами, которые имеют соответствующие соединители. В диалоговом окне этой команды можно выбрать все доступные соединители. После выбора нужного соединителя все несовместимые элементы станут недоступными для выбора.
Обновить соединители
Соединитель связан с геометрией в основе соединения, для которого он создан, но его графика с этой геометрией не связана. Таким образом, при изменении геометрии графика соединителя перестает быть актуальной. Для обновления графики используйте команду "Обновить соединители". В сборке эта команда применяется ко всем документам компонента.
Видимость соединителя
Команда "Видимость соединителя" открывает доступ к раскрывающемуся меню с флажками для отображения или скрытия графики соединителя. В сборке эта команда применяется ко всем документам компонента.
Ограничения
- Соединители нельзя формировать на основе соединений с исходной точкой между двумя гранями.
- В Inventor 2014 и 2015 соединители нельзя создавать на основе соединений с заданным смещением исходной точки.
- Соединители следует создавать только на основе соединений с ограниченным диапазоном перемещений. При этом ограничения не действуют в Configurator 360.
