Egenskapspanelen

Model Coordination använder en uppdaterad version av egenskapspanelen, som erbjuder förbättrade möjligheter att hantera och visa modellegenskaper.

Obs! Panelen har stöd för utökade egenskaper och flera andra funktioner som ännu inte är tillgängliga i Docs, Build eller andra ACC-produkter.

Viktiga funktioner

Visa egenskaper

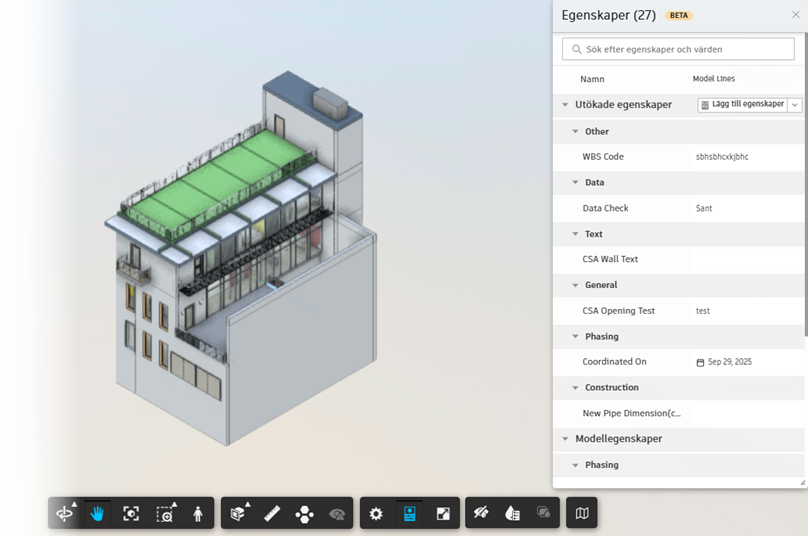

Egenskapspanelen visar egenskaper i två sektioner (beroende på vad som är tillämpligt):

Utökade egenskaper: Anpassade egenskaper som importeras till Model Coordination med hjälp av parametertjänsten. Se Utökade egenskaper för mer information.
Modellegenskaper: Egenskaper som har lagts till i modellen i den programvara där den skapades.

Lägg till och hantera utökade egenskaper

Använd knappen Lägg till egenskaper eller klicka på listmenyn för att komma åt knappen Hantera egenskaper för att lägga till och redigera utökade egenskaper direkt i egenskapspanelen.

Se Importera och lägg till utökade egenskaper och Hantera utökade egenskaper för mer information.

Redigera utökade egenskaper

Värden för utökade egenskaper kan redigeras direkt i egenskapspanelen för de modellobjekt som markerats i visningsfönstret.

Obs! När flera objekt med olika värden väljs i visningsfönstret visas egenskapsvärdet som < Varierar >. Du kan redigera värdet för alla markerade objekt genom att klicka på < Varierar >. Om du vill redigera enskilda värden måste varje modellobjekt väljas separat.

Sök efter fastigheter

Använd sökfältet högst upp i egenskapspanelen för att söka efter angivna egenskaper och värden i de markerade modellobjekten.

Skillnader mellan Model Coordination och Docs/Build

Visning av delade egenskaper: När flera modellobjekt är markerade visar egenskapspanelen i Model Coordination endast de egenskaper som är gemensamma för alla markerade objekt. I Docs och Build visar egenskapspanelen alla egenskaper som finns för ett valt objekt.
Sammanslagningsfunktioner för numeriska egenskaper: När flera modellobjekt är markerade och dessa objekt har olika värden för en numerisk egenskap, erbjuder egenskapspanelen i alla produkter en listmeny där du kan välja en sammanslagningsfunktion, till exempel summa, minimum eller läge. Det finns dock följande skillnader mellan produkter:
- Sammanslagningsvärdena kan skilja sig åt mellan egenskapspanelerna på grund av beräkningsmetoder.
- Docs och Build behandlar objekt utan värde som om de har värdet ”0”.
- Model Coordination exkluderar objekt utan värde från beräkningar, till exempel vid beräkning av ett medelvärde.
