Benzetim: Sonuçları Görüntüleme

Desteklenen çalışmalar

Görüntüleyici'de, aşağıdaki simülasyon çalışması türlerinin sonuçlarını görüntüleyebilirsiniz:

• Doğrusal Statik Stres
• Modal Frekanslar
• Yapısal Burkulma
• Termal
• Termal Stres
• Şekil Optimizasyonu

Şu an için Doğrusal Olmayan Statik Stres ve Olay Simülasyonu çalışmalarının sonuçları Görüntüleyici tarafından desteklenmemektedir.

Simülasyon çalışmalarının sonuçlarını görüntüleme

Bir Fusion tasarımına yönelik simülasyon çalışmalarının sonuçlarını görüntülemek için:

1. Görüntülemek istediğiniz Fusion tasarımına tıklayın.
2. Tasarımı Görüntüleyici'de açmak için Genel Bakış sayfasında Görüntüle'ye tıklayın.

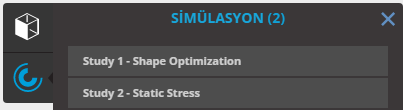

3. Benzetim simgesine tıklayın.
4. Sonuçlarını görüntülemek için bir çalışmaya tıklayın.

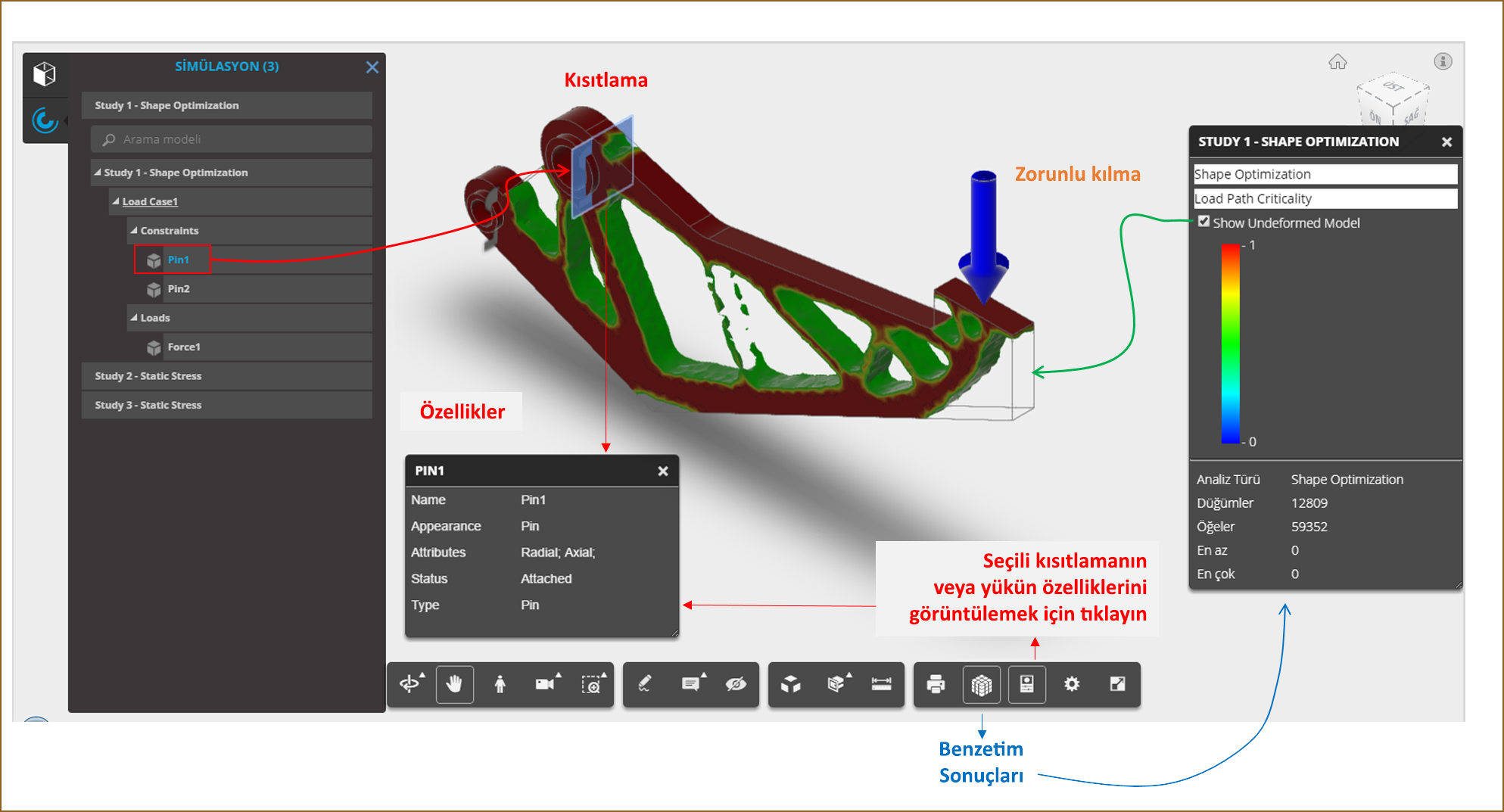

   Not: Görüntüleyici'de, Benzetim Sonuçları penceresi açılır. Aşağıdaki ekran görüntüsüne bakın.
5. Çalışmada uygulanan kısıtlamaları ve yükleri görüntülemek için çalışmayı genişletin.
6. Özelliklerini görüntülemek için bir yük veya kısıtlama seçerek Görüntüleyici araç çubuğundaki Özellikler düğmesine tıklayın.

7. Orijinal modelin ana hatlarını görüntülemek için Benzetim Sonuçları bölmesinde Deforme Olmamış Modeli Göster'i seçin.

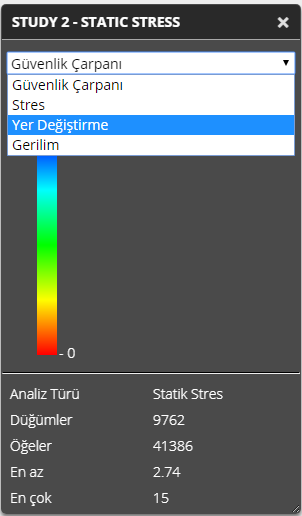

8. Birden çok sonuç türü üreten çalışmalar için görüntülemek istediğiniz sonuç kontur grafiğini seçin.
