È possibile importare dati di AutoCAD Civil 3D nel modello di InfraWorks associandovi un file DWG di AutoCAD Civil 3D come fonte dati. Un utente di AutoCAD Civil 3D può importare dati di un modello InfraWorks in AutoCAD Civil 3D facendo riferimento ad un modello di InfraWorks locale o ad un file IMX esportato da InfraWorks.
 |
 |

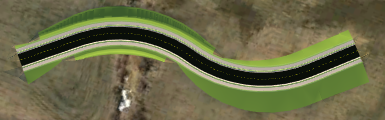

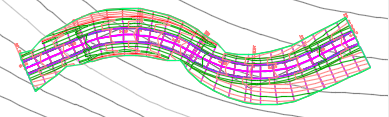

| Dettaglio di un modellatore in una Carta di AutoCAD Civil 3D. | Strada di progettazione visualizzata in InfraWorks che utilizza dati di tracciati e modellatori provenienti dalla stessa Carta. |
Riepilogo del flusso di lavoro di scambio dati
In InfraWorks
- Creare la progettazione concettuale.
In AutoCAD Civil 3D
- Aprire il modello (è possibile utilizzare l'intero modello o specificare un'area di interesse).
- Selezionare gli oggetti del modello da configurare e importare in una Carta di Civil 3D.
- Completare il progetto dettagliato sugli scambi di oggetti.
In InfraWorks
- Collegare la Carta di AutoCAD Civil 3D al modello come file di fonte dati.
- Selezionare i tipi di dati che si desidera aggiungere al modello e visualizzare le relative versioni localizzate.
- (Facoltativo) Modificare la visualizzazione degli oggetti modello utilizzando le regole di stile personalizzate.
Importante:
Vedere Informazioni sullo scambio di dati tra AutoCAD Civil 3D e Autodesk InfraWorks
Questo argomento della Guida in linea di AutoCAD Civil 3D contiene informazioni importanti e dettagliate per gli utenti di InfraWorks e per gli utenti di AutoCAD Civil 3D. L'argomento include dettagli su:
- Flusso di lavoro
- Requisiti per ogni applicazione
- Sistemi di coordinate e unità di misura
- Due tabelle in cui viene riportata la corrispondenza tra oggetti e tipi di dati nelle due applicazioni, oltre a commenti su comportamento degli oggetti, impostazioni e restrizioni
Strade di progettazione di sola lettura quando si aggiungono geometrie complesse in Civil 3D
AutoCAD Civil 3D supporta alcuni elementi di geometria che non sono supportati da InfraWorks. Se un tracciato di Civil 3D contiene elementi di geometria non supportati da InfraWorks, la strada di progettazione verrà visualizzata ma non sarà possibile modificarla. È comunque possibile eseguire altre operazioni con tali oggetti, ad esempio analisi area e storyboard. Per ulteriori informazioni, vedere Informazioni sul comportamento dei tipi di entità tracciato e profilo durante lo scambio di dati tra AutoCAD Civil 3D e InfraWorks.
Se si desidera apportare modifiche agli oggetti delle strade di progettazione importati in Civil 3D, eseguirle nella Carta di Civil 3D, quindi reimportare la Carta modificata in InfraWorks.
Catalogo parti connettori tubazione Drainage Design
Autodesk Drainage Design per InfraWorks 360 utilizza un nuovo catalogo parti di default con parti oggetti di componenti per connettori tubazione (pozzetti di ispezione e prese). Se gli utenti di entrambe le applicazioni utilizzano parti di questo catalogo, quando gli oggetti vengono importati nuovamente in InfraWorks, è possibile visualizzarli in InfraWorks in modo realistico e mantenere il lavoro di progettazione eseguito in Civil 3D. (È necessario impostare automaticamente il tipo di utilità per gli oggetti di drenaggio importati in Civil 3D).
Se non vi è corrispondenza tra le parti del catalogo, in InfraWorks gli oggetti dei connettori tubazione vengono visualizzati utilizzando oggetti generici e basati su stili.
