Aggiunta di dati di AutoCAD Civil 3D ad un modello di InfraWorks

È possibile importare progetti dettagliati da una Carta di AutoCAD Civil 3D nel modello inserendo il collegamento ad essa come fonte dati. In alternativa, è possibile creare un collegamento ad un file IMX esportato da Civil 3D.

Nota: Per aggiungere dati di Civil 3D ad un modello utilizzando un file DWG è necessario che AutoCAD Civil 3D sia installato nel computer o nella rete locali. In alternativa, è possibile aggiungere dati provenienti da un file IMX creato dal file DWG. Per ulteriori informazioni, vedere Collegamento ad un file IMX come fonte dati.

1. Fare clic su .
2. Aprire il menu a discesa per Aggiungi fonte dati file.
3. Selezionare Autodesk AutoCAD Civil 3D DWG per identificare la fonte dati e aprire il pannello Seleziona file.

4. Individuare la posizione della Carta di AutoCAD Civil 3D (nomefile.dwg) e aprirla.

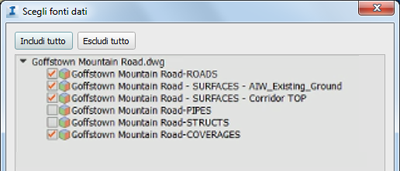

5. Scegliere i tipi di fonti dati da importare nel modello in questo momento, quindi fare clic su OK.


   Le impostazioni riportate nell'esempio precedente consentiranno di individuare tutti i tipi attualmente disponibili, ad eccezione degli oggetti di drenaggio (condotte e strutture).

   Il pannello Fonti dati si aggiorna aggiungendo ciascun tipo di dati nella rispettiva categoria.

   Nota: Prima di eseguire l'aggiornamento dei dati stradali appena collegati, evitare di importare strade duplicate. Se una Carta di Civil 3D viene creata aprendo il modello corrente di InfraWorks in Civil 3D, durante la reimportazione dei dati stradali nel modello InfraWorks importa TUTTI i tracciati presenti nel file DWG, creando duplicati delle strade già presenti nel modello corrente.

   Per evitare di duplicare le strade, eseguire le operazioni indicate di seguito prima di aggiornare i dati estratti:

   1. Creare una nuova proposta.
   2. Nella nuova proposta, eliminare le strade di progettazione che si desidera importare dalla Carta di Civil 3D.
   3. Fare clic con il pulsante destro del mouse su Strade nel pannello Fonti dati, quindi selezionare Configura per aprire l'elenco delle strade aggiunte.
   4. Attivare solo le strade di progettazione che si desidera reimportare da Civil 3D.

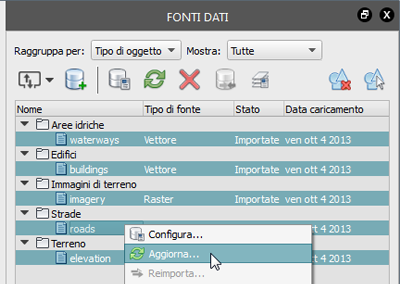

6. Aggiornare le fonti di dati selezionate dal menu di scelta rapida, oppure fare clic su .

7. Fare clic su OK.

InfraWorks visualizza i dati aggiunti come oggetti di InfraWorks.

	Dettaglio di un modellatore in una Carta di AutoCAD Civil 3D.
	Strada di progettazione visualizzata in InfraWorks che utilizza dati di tracciati e modellatori provenienti dalla stessa Carta.

Nota: Per visualizzare l'asse della strada di progettazione e le aree di copertura associate, è necessario importare una serie di regole di stile di default in InfraWorks. Vedere Importazione delle regole di stile di default per la visualizzazione dei dati del modellatore. È inoltre possibile modificare o definire nuovi stili e regole di stile per personalizzare la visualizzazione dei dati del modellatore in InfraWorks. Vedere Informazioni sull'utilizzo di stili per la visualizzazione di dati modellatore di Civil 3D.
