AutoCAD Civil 3D データを InfraWorks 360 モデルに追加するには

AutoCAD Civil 3D DWG の図面の詳細な設計を InfraWorks 360 のモデルに読み込むには、AutoCAD Civil 3D DWG の図面をデータ ソースとしてリンクし、取り込みます または、AutoCAD Civil 3D から書き出された Autodesk IMX ファイルを InfraWorks 360 のモデルに追加することもできます(AutoCAD Civil 3D がローカル環境にインストールされていない場合は、IMX ワークフローを使用します)。

  1. をクリックします。
  2. [データ ソース]パネルの をクリックします。
    いずれかの操作を行います。
    • [Autodesk IMX]をクリックし、必要な IMX ファイルを選択して[開く]をクリックする。
    • [Autodesk AutoCAD Civil 3D DWG]をクリックし、必要な AutoCAD Civil 3D DWG 図面を選択して[開く]をクリックする。

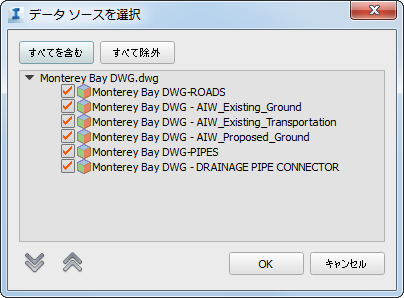

    [データ ソースを選択]パネルに、InfraWorks 360 のモデル オブジェクトとして取り込むことができるデータのリストが表示されます。 (AutoCAD Civil 3D データを InfraWorks 360 に取り込むと、AutoCAD Civil 3D の図面オブジェクトに対する変換処理が InfraWorks 360 によって実行されます)。 既定では、AutoCAD Civil 3D から取り込むデータは[データ ソース]パネルで[ソース タイプ]によってソートしない場合、[フィーチャ クラス]によってソートされます。
  3. ここでモデルに取り込むデータ ソース タイプを選択して[OK]をクリックします。

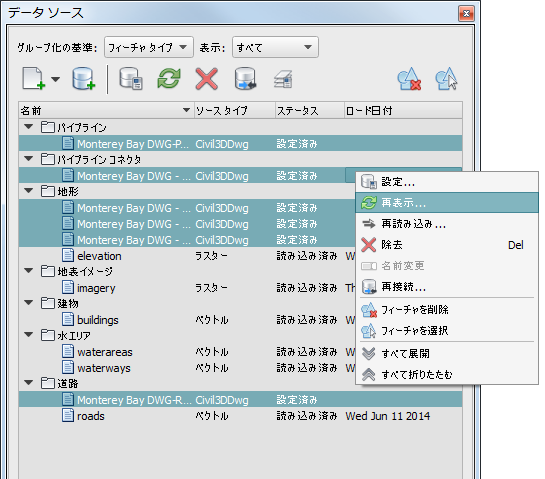

  4. 選択したデータ ソースを右クリック メニューから、またはをクリックして再表示します。
  5. [OK]をクリックします。
    6. InfraWorks 360 は追加されたデータを InfraWorks 360 フィーチャとして表示します。
    注: 詳細については、次の表を参照してください。
    AutoCAD Civil 3D 図面オブジェクトが InfraWorks 360 モデル オブジェクトになります 注記
    TIN サーフェス 地形サーフェス
    • 各サーフェスは[データ ソース]パネルに表示されます。
    • をクリックし、地形サーフェス画層の順序を調整します。
    線形と縦断 設計道路(水平および垂直ジオメトリ)
    • 中心線タイプの線形のみを設計道路として取り込むことができます。
    • 単一の縦断は、AutoCAD Civil 3D 図面で作成された最初の地盤の縦断に基づいて各設計道路に使用されます。縦断ジオメトリを確認するには、[縦断ビュー]を使用します。
    • 最適フィットによる縦断図形は InfraWorks 360 に取り込まれません。
    コリドーとコリドー サーフェス カバレッジと地形サーフェス
    • AutoCAD Civil 3D で 1 つ以上のコリドー サーフェスを作成して InfraWorks 360 に取り込むことをお勧めします。
    • AutoCAD Civil 3D リンク スタイルは、コリドーのマテリアルを表示するカバレッジを InfraWorks 360 で作成するために使用されます。 カバレッジを使用すると、舗装などの異なるコリドー コンポーネントのスタイルを設定できます。
    パイプ ネットワーク 流入口とマンホールまたはパイプライン コネクタを備えたパイプライン
    • AutoCAD Civil 3D 図面の構造に排水溝ユーティリティ タイプが指定されていて、パイプライン コネクタのコンポーネント オブジェクト パーツに新しい既定のパーツ カタログを使用している場合、InfraWorks 360 は同じコンポーネント オブジェクト パーツを使用します。 一致するパイプライン コネクタ パーツがない場合は、一般的なオブジェクトが表示されます。

追加情報

新たにリンクした道路データを更新する前に、重複する道路を取り込まないようにします。現在の InfraWorks 360 モデルを Civil 3D で開くことにより AutoCAD Civil 3D 図面を作成した場合、道路データをモデルに戻すと、InfraWorks 360 は DWG 図面にあるすべての線形を読み込みます。これにより、既に現在のモデルにある道路に重複が発生します。

道路の重複を防ぐには、元のデータを更新する前に、次の操作を行います。

  1. 新しい提案を作成します。
  2. 新しい提案で、AutoCAD Civil 3D 図面から取り込む設計道路を削除します。
  3. [データ ソース]パネルの[道路]を右クリックして[設定]を選択すると、追加する道路のリストが表示されます。
  4. AutoCAD Civil 3D から戻す設計道路のみをオンにします。
注: InfraWorks 360 では設計道路、中心線、関連付けられたカバレッジ エリアに変換する AutoCAD Civil 3D データを表示する際のスタイル設定に定義済みのスタイル ルールを使用します。新しいスタイルとスタイル ルールを編集または定義することにより、InfraWorks 360 でコリドー データの表示をカスタマイズできます。「About Using Styles to Display Civil 3D Corridor Data(概要 - スタイルを使用して Civil 3D コリドー データを表示する)」 を参照してください。
