使用对象编辑器重塑曲线或曲面

拖动连接到曲线或曲面的控制柄,或在特定点指定切线方向和幅值,对曲线或曲面进行编辑。

使用对象编辑器编辑曲线或曲面

  1. 选择“Object Edit”>“Object Editor”
  2. 单击曲线或曲面。

添加或移除控制点

设置曲面边的连续性

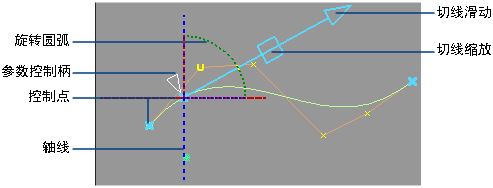

使用操纵器重塑曲线或曲面

单击一个控制点以便在其上显示操纵器,然后执行下列任何操作:

下列情况下应执行什么操作

我看不到任何控制点。

可能是对象上没有控制点,在您拾取对象并在之后应用工具的情况下(相对于使用工具单击对象而言)尤其如此。

若要添加控制点,可以按住 键并使用鼠标中键单击对象。

我尝试编辑具有对象编辑构建历史的对象,但看不到操纵器。

在编辑对象编辑器构建历史时,会显示控制点或点,但不会自动选中它们。单击控制点即可显示操纵器。

我不能重塑曲面

将约束(控制点和边连续性)添加到对象时,工具可能无法在保持现有关系的同时适应更改。每个 CV 都会约束到某个特定点,在该点处只要移动 CV 就会与现有约束冲突。

可以尝试通过移除约束(移除控制点或放宽边连续性要求),或增加可用 CV 的数量(添加跨距或增加曲面阶数)来取消对 CV 的限制。

该工具在我正编辑的曲面上不显示边界条件。

该工具确实不能显示修剪曲面的边界条件。

我不能使用“U+”按钮或“V+”按钮控制 CV 数量。

可用控制点的数量限制为:

  • 当控制点位于曲面边(或曲线端点)上时,它可以控制的 CV 数量在每个 U 方向和 V 方向分别限制为 2。
  • 当控制点不在对象的边/端点上时,它可以控制的 CV 数量限制为对象阶数 + 1。

    例如,如果曲面阶数为 5 且操纵器位于曲面中间,则控制点可控制的最大 CV 数为 6。

    保持边连续性可能会降低控制点可控制的最大 CV 数。

使用“Information”窗口时,显示的曲线不更新。

使用“Information”窗口更改标注位置时曲线不会自动更新。

在任意建模窗口中单击即可更新曲线。
