更改过渡点处的连续性

更改过渡曲线与已附加其约束的对象之间保持的连续性类型。

更改所拾取过渡点的连续性

  1. 选择“Curves”>“Blend Curv Toolbox”,以再显示一个包含“BlendCrv Tools”选项卡的浮动工具箱。
  2. “BlendCrv Tools”>“Constraint Continuity” 子菜单中选择连续性级别。

更改计算所拾取过渡点处曲率连续性的方式。

注:

只能更改连接到对象、且具有 G2 或更高连续性的约束的曲率类型。

参数化曲率与几何曲率之间有何不同?

参数化曲率:将曲率与曲面的等参方向对齐。这类曲率特别适用于实现与曲面角的曲率连续性。

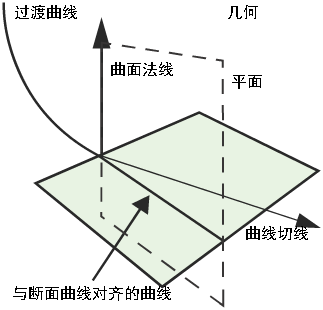

几何曲率:将曲率与曲面的切线和法线方向的交点对齐。

注:

如果希望将过渡曲线平面化(曲线上的所有点都位于同一平面中),必须使用几何曲率。
