使用圆角凸缘和管凸缘工具构建主曲面和过渡曲面

本示例介绍如何使用“Fillet Flange”和“Tube Flange”构建 PDA。

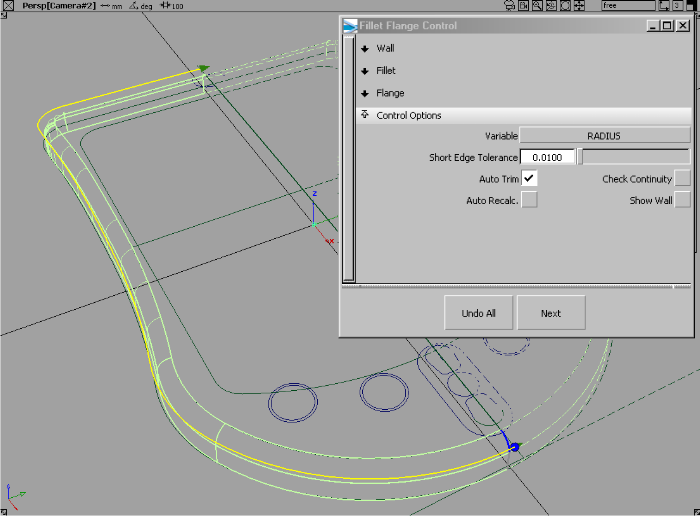

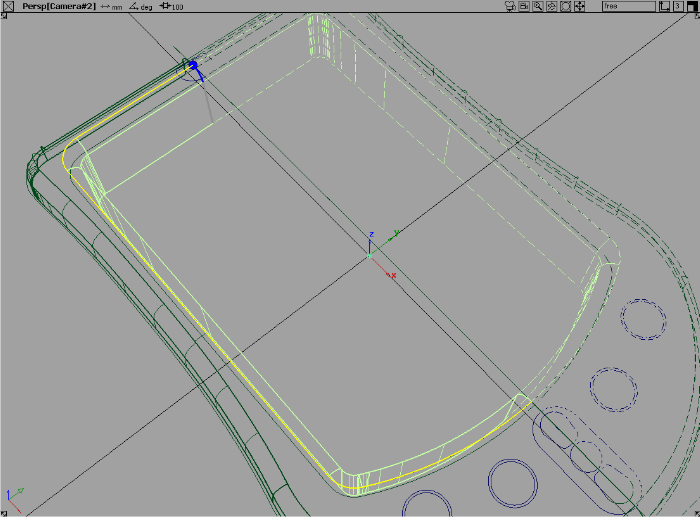

1. 选择“Surfaces”>“Rolled Edge”>“Fillet Flange”，然后单击顶面的修剪边。

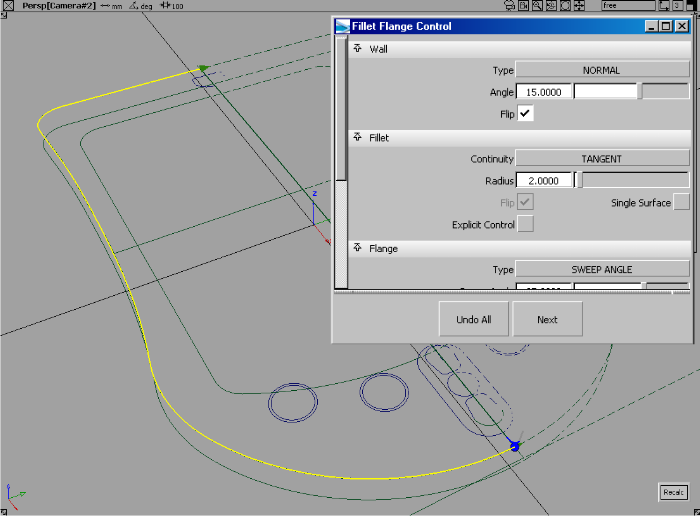

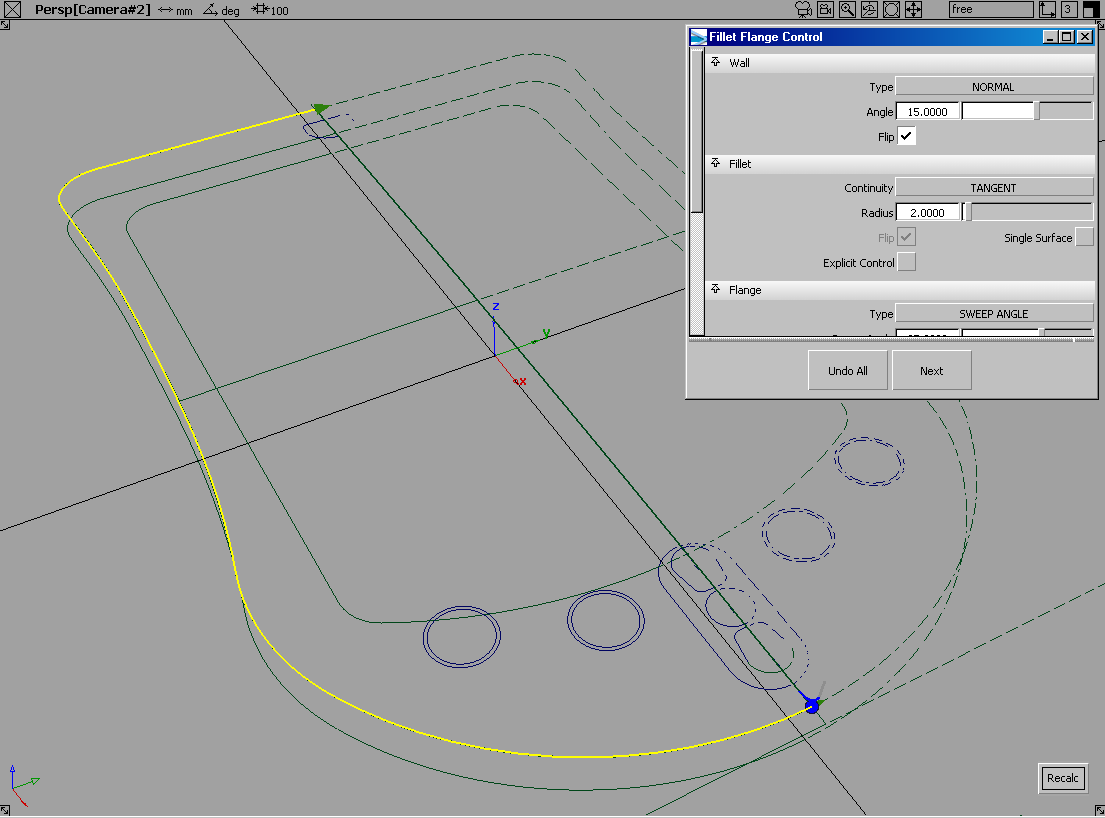

2. 基于曲线方向，可能发现构建圆角凸缘的方向出现错误。若要更改方向，请选择控制窗口的“Wall”部分中的“Flip”。

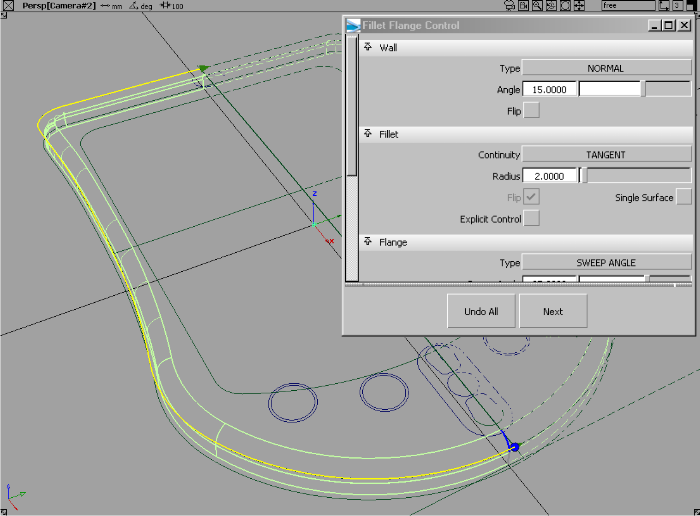

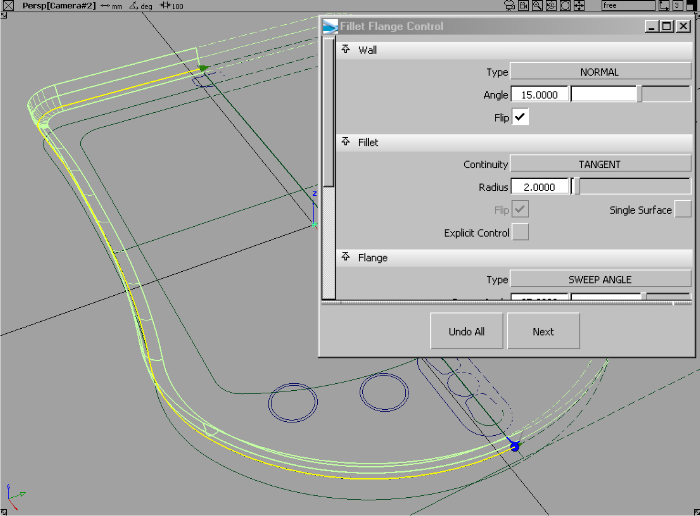

   在此示例中，我们对墙设置了 15 度的倾斜和两个单位的圆角。您应该会立即注意到，此工具在一个非常简单的工作流中首先构建凸缘墙，然后构建凸缘墙和输入曲面之间的圆角。

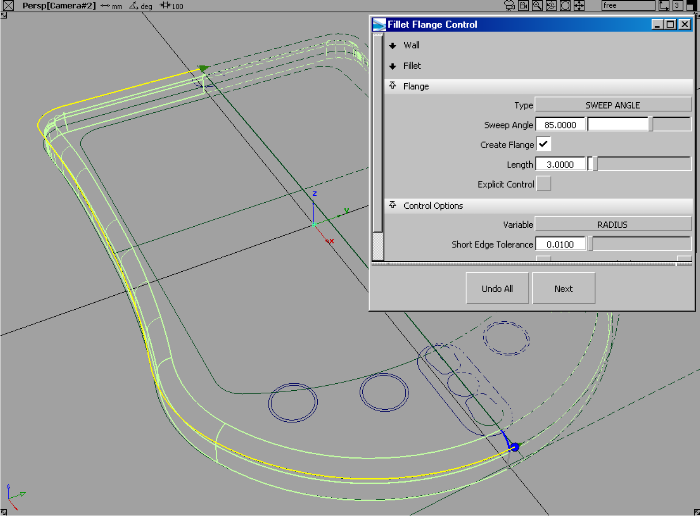

3. 调整凸缘的长度，然后单击“Update”按钮。

4. 调整完圆角和凸缘特性后，请启用“Auto-Trim”，从而自动修剪顶面。

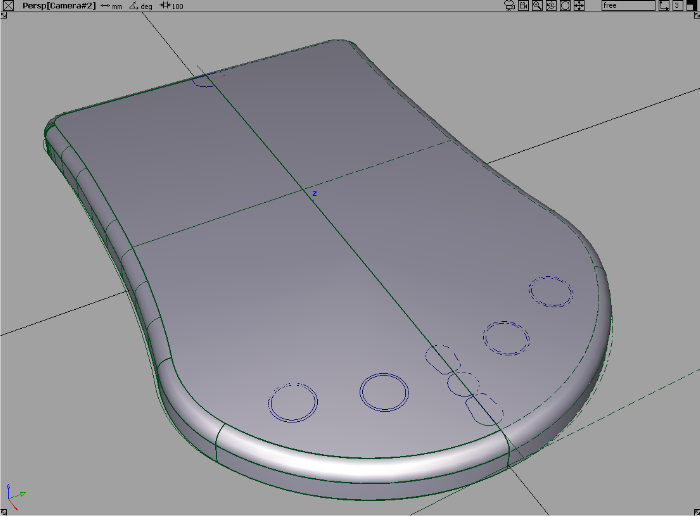

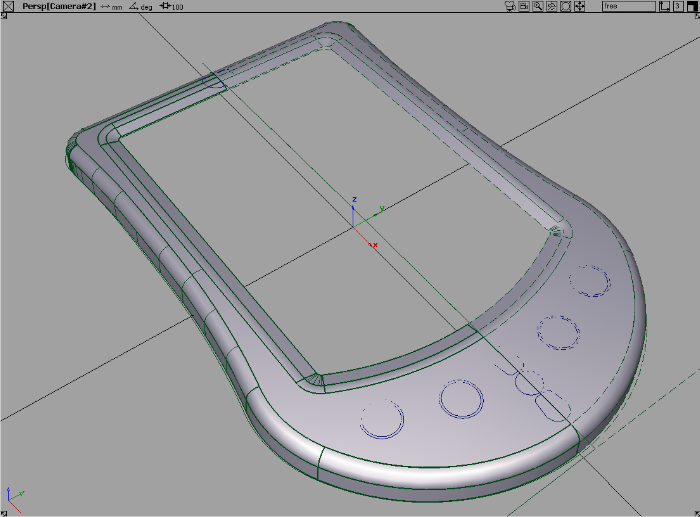

5. 启用“WindowDisplay”>“Hardware Shade” 以评估曲面。

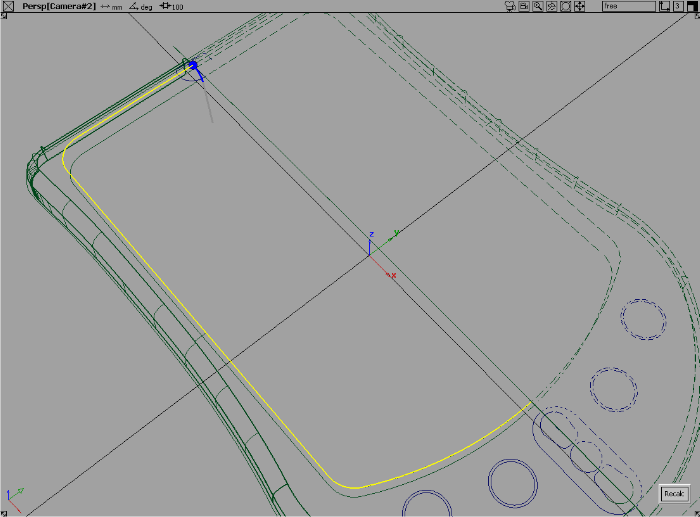

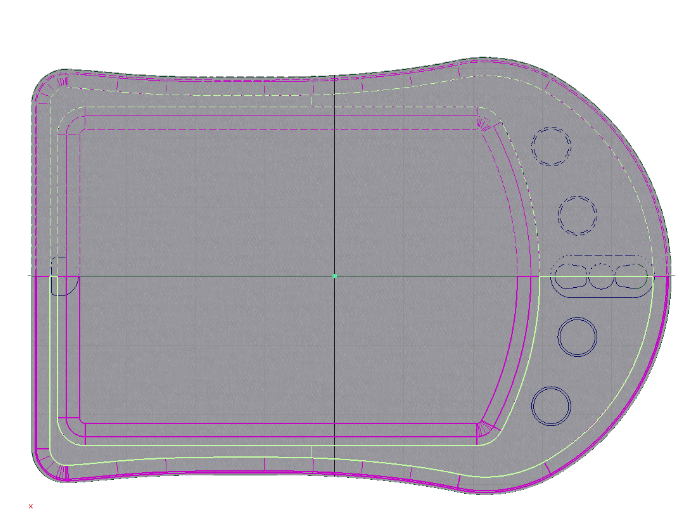

6. 在“Top”视图中，将定义 LED 显示区域的曲线投影到内侧。
7. 使用修剪工具丢弃曲面的中心，生成如下所示的曲面。

8. 使用“Surfaces”>“Rolled Edge”>“Tube Flange” 为 LED 区域创建一个过渡的内部曲面。
9. 管凸缘会提示您选择一系列曲线。在此示例中，我们创建一个圆角（管），然后从圆角的边拔模凸缘。此复杂操作使用“Tube flange”工具通过一个简单工作流完成。


   默认情况下，管是 1 个单位，以 90 度角构建凸缘。


10. 在控制窗口中，将“Fillet size”调整为 5，“Flange sweep angle”调整为 15，“Flange length”调整为 2。

11. 启用“Hardware Shade”查看曲面。


构建按钮孔和按钮

1. 在顶部窗口中，投影将形成按钮孔的圆形。

2. 使用修剪曲面工具，丢弃顶面中的孔。

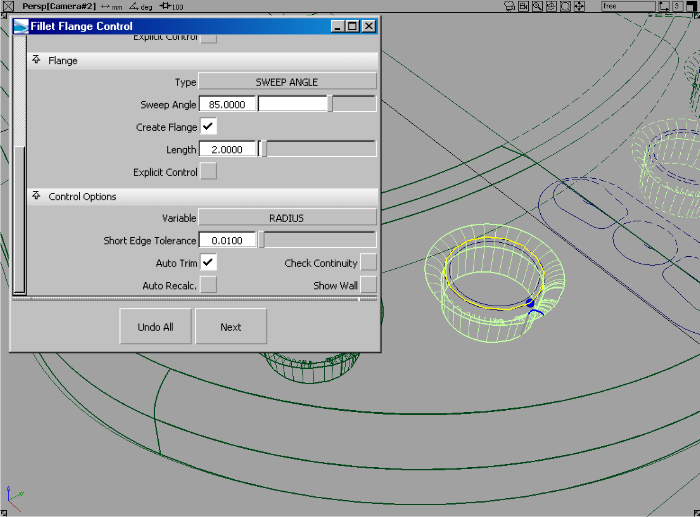

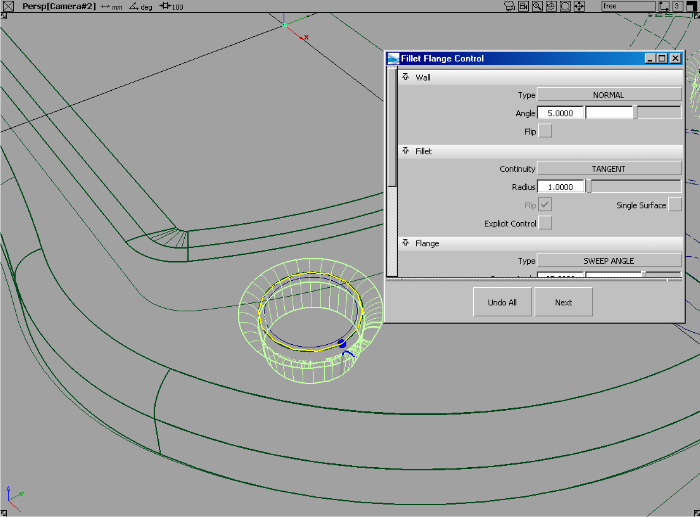

3. 使用“Surfaces”>“Rolled Edge”>“Fillet Flange” 为按钮创建过渡凹坑。

4. 对第二个按钮重复此圆角凸缘过程。

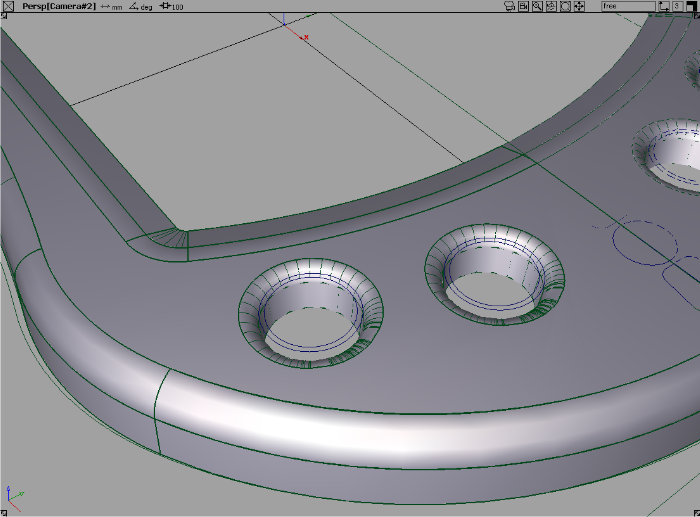

5. 启用“Hardware Shade”查看按钮凹坑。

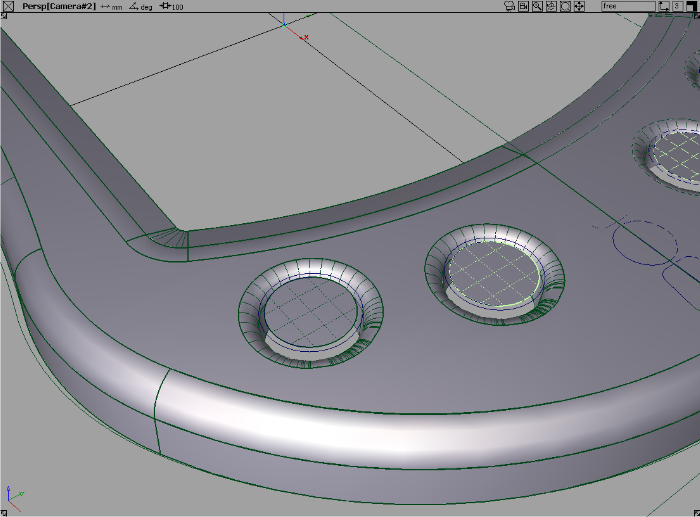

6. 选择“Surfaces”>“Planar Surfaces”>“Set Planar”，以使用简单的圆形曲线创建按钮的顶部。

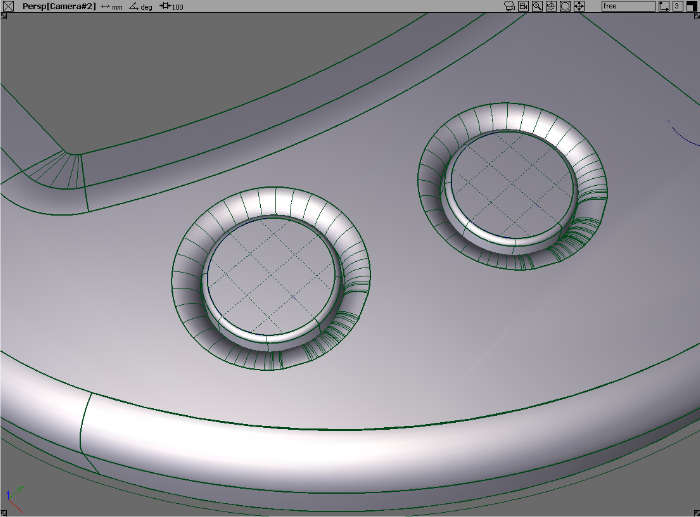

7. 选择“Surfaces”>“Rolled Edge”>“Tube Flange”，以创建按钮边所需的圆角凸缘曲面。

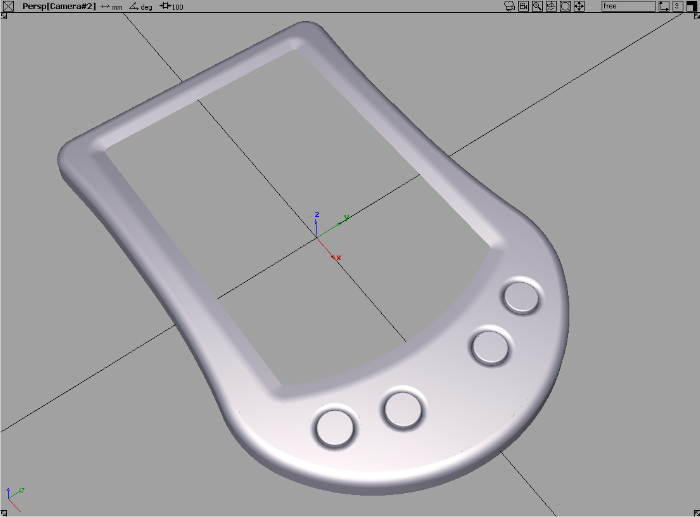

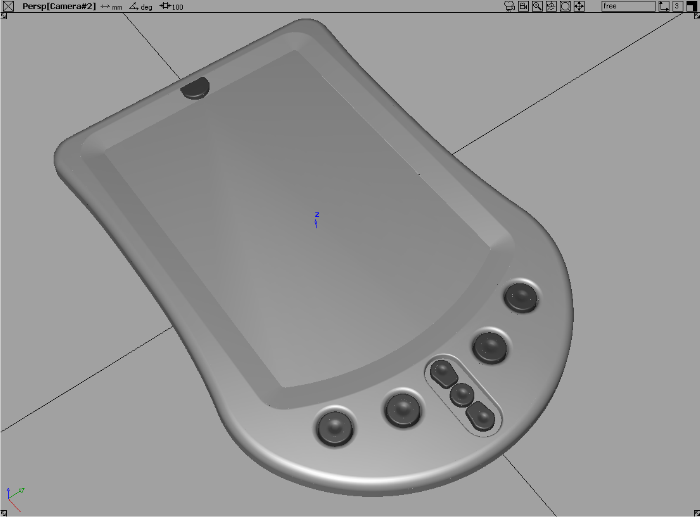

8. 相机缩放出相机，查看到目前为止创建的曲面。

9. 优化曲面设计并添加更多细节，如用于其他功能的按钮。


完成概念模型

接下来，我们将向概念模型添加一些图形设计细节。在此示例中，我们禁用了灰色塑料绘画层并选择了以红色亮显的所有曲面。

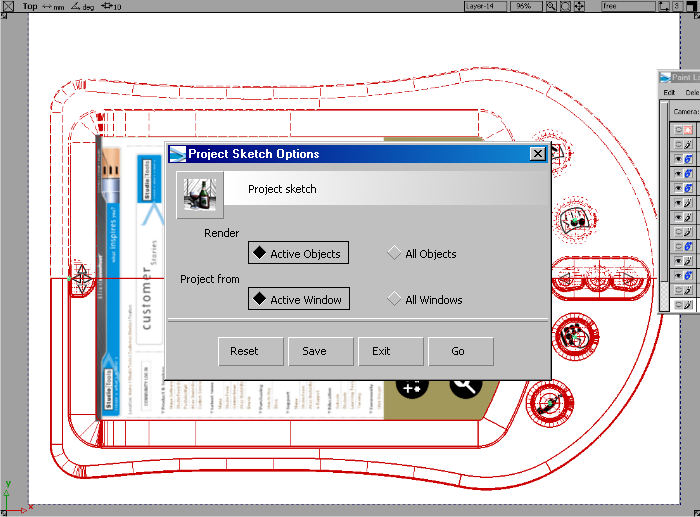

1. 打开“Canvas”>“Project Sketch” 选项窗口，选择“Active View”和“Active Objects”，然后单击“Go”。

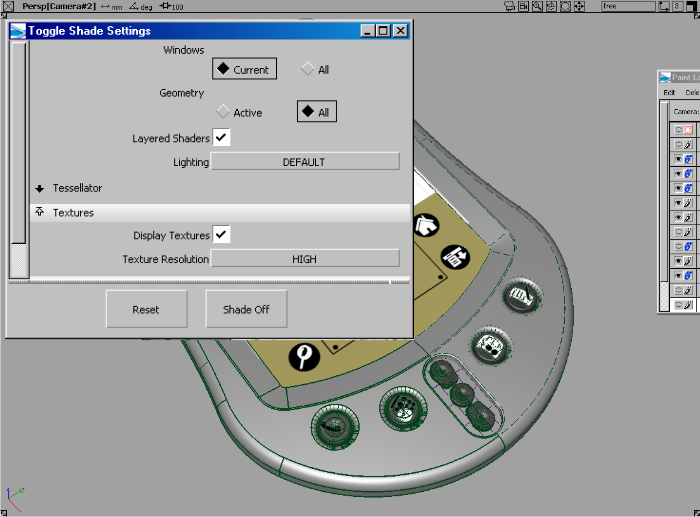

2. 在“Hardware Shade”选项窗口中，务必启用分层材质球。



   最初，我们使用纹理画笔创建了快速概念草图来为 PDA 创建塑料表层。

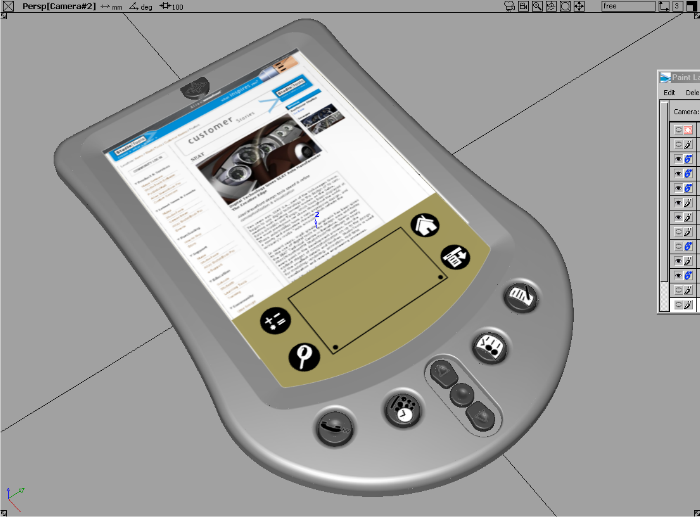

3. 打开“Canvas Layer Editor”（“Windows”>“Editors”>“Canvas Layer Editor”），然后重新启用该层。
4. 在“画布层编辑器”中选择“Project”>“Project sketch”，更新投影的材质球。

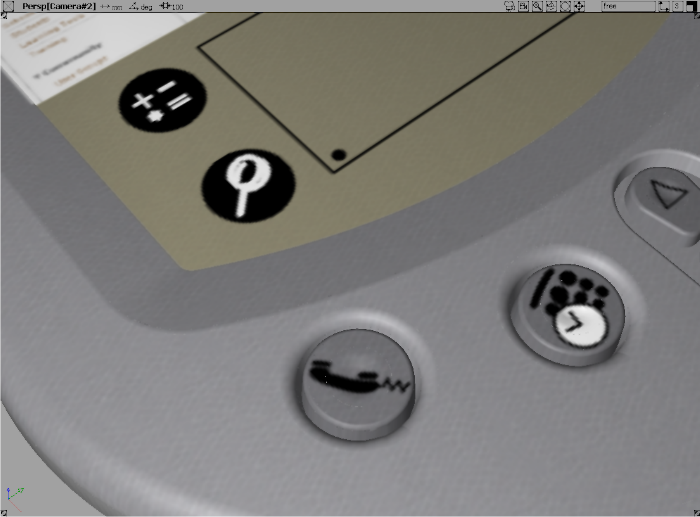

   下面这个特写显示在二维图像层上绘画的模糊塑料表层。


5. 现在可以设置光线追踪的场景并生成如下简单设计图像。所有复杂纹理映射都由“Sketch projection”过程处理。
