“Tube Flange”工具向您提供了自动使曲面模型的边更加平滑的功能。通过使用边、面上线、边界边缘或等参线中的一项或多项，该工具可创建一个接触选定几何体的管状体。此工具还可在管状体上创建线性延伸：凸缘。此拉伸可通过扫掠角度或者向量和拔模角度来定义。
管状凸缘控制选项
Tube
- Continuity
-
选择与基础曲面是“G1 Tangent”连续还是“G2 Curvature”连续。
- Radius
-
“Continuity”设置为“G1 Tangent”后，定义管的半径。
当“Variable”设置为“Radius”时，可以通过沿曲线添加更多的半径操纵器以交互方式创建变半径。但是在这种情况下，“Radius”选项呈灰显状态，因此必须在模型上通过拖动操纵器以交互方式定义半径。
- Flip
-
可以将管和凸缘放置到曲面顶部或底部。也可以单击模型上的蓝色箭头操纵器以翻转曲面的一侧。
- Specify
- 选择是要指定“Center radius”、“Tangent offset”还是“Both”。
如果将“Specify”设置为“Center radius”或“Tangent Offset”，并且设置了“Form Factor”，第三个参数（“Tangent Offset”或“Center Radius”）会沿圆角变化。“Both”用于指定圆角的“Tangent Offset”和“Center Radius”，但不指定“Form Factor”。系统通过这两个值自动计算“Form Factor”，该值随圆周变化。
- Center radius
- 管中心处的半径（沿弧长测量）。
- Tangent offset
- 是指与输入曲面在接触线处相切的球体的半径，也指与法兰曲面相切的球体的半径。（接触线是新的管状曲面沿其方向与输入曲面相交的线。）
从直观上讲，它对应于模型上显示的蓝色圆弧操纵器的半径（当“Variable”设置为“Radius”时）。
- Form factor
-
此参数用于调整管的形状，同时保持“Center radius”或“Tangent offset”不变。指定管的 V 方向的外壳线的内侧和外侧控制顶点转臂长度之间的比率。值的可能范围为 0.1 到 2.0。
在下面的示例中，我们指定切线偏移为 60.0。更改“Form Factor”会使中心半径变化。

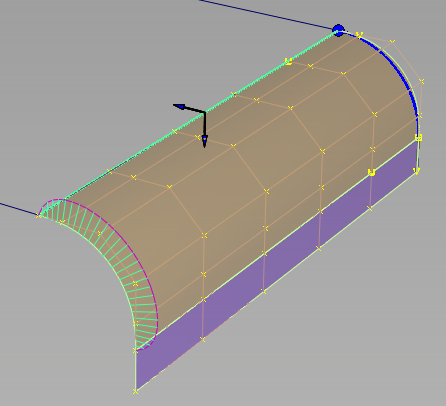

“Form Factor”设置为 0.1，在管中创建较小的中心半径和更尖锐的弯曲。

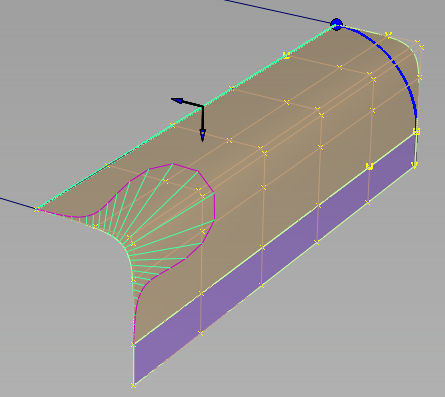

“Form Factor”设置为 2.0，创建一个较大的中心半径和更圆的管形状。
Flange
- Type
-
设置为“Sweep angle”或“Parting line”。“Sweep angle”定义管状体上凸缘与管状体相切的位置。“Parting line”使用矢量和用于确定凸缘方向的拔模角度。如果选择“Parting line”，则必须拾取一个矢量或通过“Parting Line Vector Options”指定矢量。
- Sweep Angle 或 Draft Angle
-
提供用于控制角度的滑块。“Sweep”角度默认为 90 度，“Draft”角度默认为 0 度。每个角度都是可变的。
- Flip
-
使您可以翻转凸缘的方向。如果至少有一个输入曲线为边，因此只有一个凸缘方向有效，在这种情况下，该选项呈灰显状态。
- Create Flange
-
确定是否基于管状体的边构建凸缘。若要创建完整的管状体，请使用 360 度的“Sweep Angle”。请注意，即使禁用“Create Flange”，也仍会根据“Sweep Angle”或“Parting Line”设置修剪管状体。
- Length
-
确定在启用“Create Flange”的情况下将构建的凸缘的长度。该长度是可变的。
- Explicit Control
-
使您可以控制管状曲面和凸缘曲面中的曲面阶数和最大跨距数。
精确控制选项
只有选中“Explicit Control”时，该部分才可用。
- (Length) U Degree
-
在 U 向上（即沿其长度）管状曲面和凸缘曲面的阶数。输入从 2 到 9 的整数。
- (Section) V Degree
-
管状曲面在 V 方向（也就是沿断面方向）上的阶数。输入从 3 到 6 的整数（如果“Continuity”设置为“G2 Curvature”则为 5 到 6）。
- Max. Spans
-
整个管状曲面和凸缘曲面（“Surface Type”设置为“Single surface”时）或每个曲面（“Surface Type”设置为“Multiple surfaces”时）中的最大跨距数。只有未选中“Bezier Surfaces”时，该选项才可用。
分模线向量选项
只有将“Flange Type”设置为“Parting line”时，才可以应用这些选项。
- X、Y、Z
-
选择以上三个坐标轴之一，以便指定沿该坐标轴的拉伸方向。
- View
-
选择此选项可以指定垂直于当前视图的拉伸方向。该向量不会在视图窗口中绘制。
如果当前视图发生更改，请单击“Refresh View Vector”更新该向量。
- Picked
-
如果选择该选项，可以在“Picked Vector”字段中指定现有向量的名称，或拾取视图中的向量。此向量定义拉伸方向。
- Refresh View Vector
-
仅在选择“View”时才会出现该按钮。修改视图后，单击该按钮可以更新向量。
- Retain Vector
-
在视图窗口中，单击该按钮，创建向量构建对象。除非执行此操作，否则您指定的向量方向将由该工具使用，但您不会看到向量对象，也不能重新使用该向量。
Tube Flange Range
- Modify Range
-
选中此选项时，“Start”和“End”滑块将显示在控制窗口中，箭头操纵器将显示在选定的凸缘上。拖动这些箭头可修改输入曲面中的凸缘范围。
- Start/End
-
使用这些滑块可修改用于构建圆角的切线的范围。“start”和“end”值分别为 0.0 和 1.0，定义了原始范围。
曲面结构
- Surface Type
-

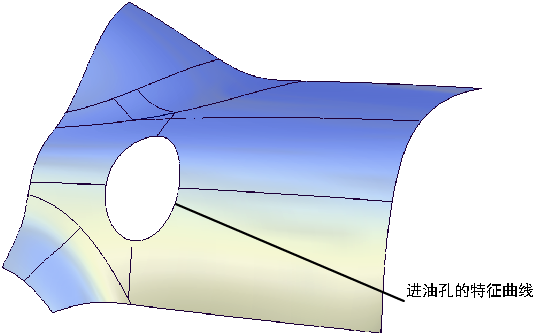

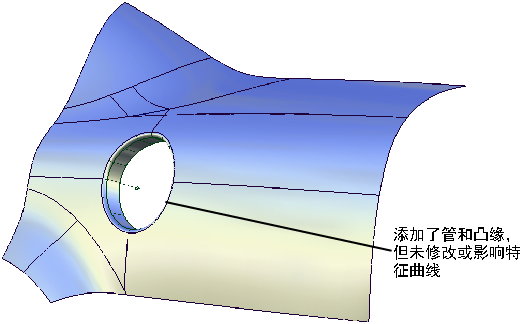

如果选择“Single surface”，则会构建一个管状曲面。如果选择“Multiple surfaces”，由于一条曲线不能跨多个曲面，因此将在曲线边界（包括曲面边界）分割管状体。
- Bézier Surfaces
-
仅当“Surface Type”设置为“Multiple surfaces”时，才会显示此选项。如果启用它，则每个曲面都将成为一个 Bézier 细分面片。
Bézier 细分面片具有一个跨距，并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。默认值为 5 阶。

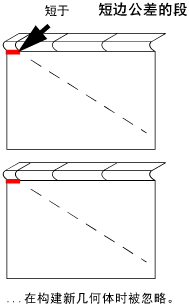

- Short Edge Tolerance
-
在插入交叉节点的情况下，系统不允许线性距离的跨距小于“Short Edge Tolerance”。
控制选项
请注意，三个参数中只能有一个参数是可变的。例如，创建的管状体的半径和凸缘长度不能同时可变。
- Variable
-
使您可以以交互方式修改“Flange Length”、“Flange Angle”或“Radius”。
- Auto Update
-
选择通过选择“Update”按钮来更新更改还是自动更新更改。
提示：如果“Auto Update”设置为禁用，请使用空格键来按“Update”按钮。
- Continuity Check
-
选择是否获取关于连续性的视觉反馈（在“Tube”部分中设置）。绿色表示成功；黄色表示不符合连续性条件。
- Chain Select
-
如果选中此框，选择曲面曲线还将选择与其切线连续的所有其他曲面的曲线。
此工具的变量控制选项在建模窗口中提供。
控制管状凸缘中的变量参数
变量参数（“Radius”、“Flange angle”或“Flange length”— 由控制窗口中的“Variable”指定）使用建模窗口中的一组操纵器进行控制。其中，只有一个参数是可变的，其他两个参数都保持为恒定。
每个操纵器都由两个控制柄（轨道滑块和值控制柄）组成，在特定时间只能有一个控制柄处于激活状态。激活的控制柄将显示为浅蓝色。轨道滑块是沿轨道滑动的“球”，用于指示值在轨道上的应用位置。值控制柄是未来曲面的一个近似横断面，用于控制该点的参数值。
激活的控制柄的值显示在提示行中。
对于以下所有操作，除非另行说明，否则均使用鼠标左键
。
若要激活控制柄，请单击它。
若要取消激活当前处于激活状态的控制柄并切换回拾取模式，请单击屏幕上的任意位置（不拖动鼠标）。
若要添加新的操纵器，请按住
键的同时在轨道上单击所需点。
若要移动操纵器，请使用鼠标左键拖动滑块。或者，也可以激活滑块并键入轨道上的位置（范围为 0 至 1）。
若要调整参数值，请单击并拖动值控制柄。控制柄激活后，便可以在屏幕上的任意位置拖动鼠标。或者，也可以激活控制柄并按当前单位键入值。
若要删除操纵器，请按住 键并在该操纵器上单击鼠标右键。
如果仅使用一个操纵器，参数将是恒定的，其值也可以在控制框中进行调整。添加另一个操纵器后，控制框中的值将变灰。
