第 3 部分：创建标签曲面

在真空吸尘器教程中，采用了使曲面相交的方法来创建面上曲线，然后对这些曲线进行修剪。

在本教程中，要将曲线投影到曲面上，此操作将创建执行修剪所需的面上曲线。

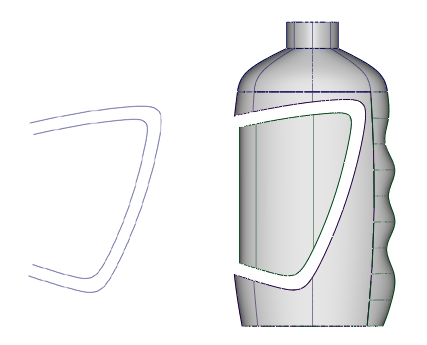

首先，从瓶体主曲面修剪出标签形状。

然后，为标签面板创建凹陷曲面。将此曲面修剪得稍微小一点，以便具有构建平滑过渡曲面的空间。

注：

由于所需的形状没有沿着曲面的等参线形成，因此在本示例中无法使用“Detach”剪切曲面。

打开教程文件（可选）

如果您成功完成了第 2 部分，则可以直接进行下一步骤：修剪标签区域。

如果未成功完成第 2 部分，请打开名为 showergel_part2.wire 的文件，该文件位于 CourseWare 项目的 wire 文件夹中。此文件包含第 2 部分中完成的模型。

首先，将标签形状曲线投影到瓶体曲面上。活动窗口决定投影方向，因此请使用“Left”窗口。

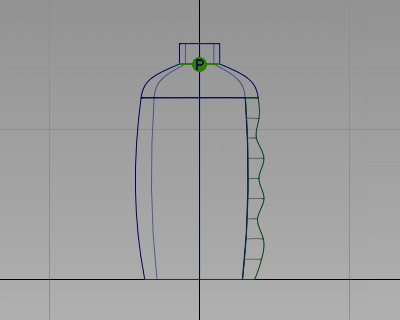

最大化“Left”窗口。

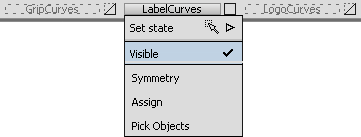

使“LabelCurves”层可见。

该层包含构成标签轮廓的两条曲线。使用外侧曲线来修剪瓶体主曲面。
将外侧标签曲线投影到瓶体曲面。选择“Surface Edit”>“Create CurvesOnSurface”>“Project”。

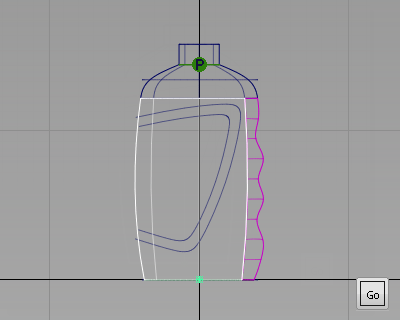

系统将提示您选择曲面。单击瓶体主曲面以选择该曲面。
单击“Go”接受该曲面。
然后，系统将提示您选择投影曲线。

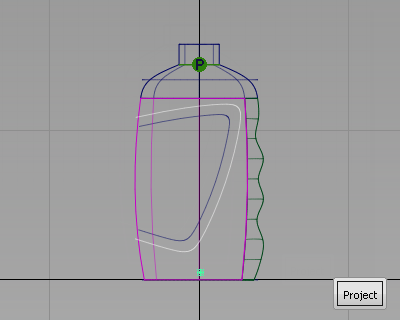

单击外侧标签曲线以选择该曲线，然后单击“Project”。

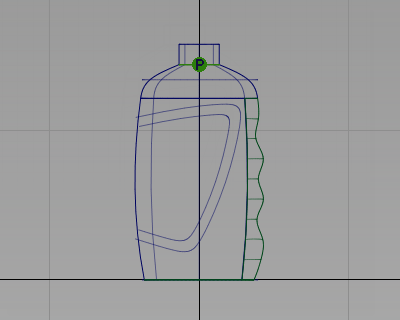

曲线已投影到该曲面上。
最大化透视视图以便更清楚地查看面上曲线。
选择“Surface Edit”>“Trim”>“Trim Surface”。
系统将提示您选择要修剪的曲面。单击瓶体主曲面以选择该曲面。

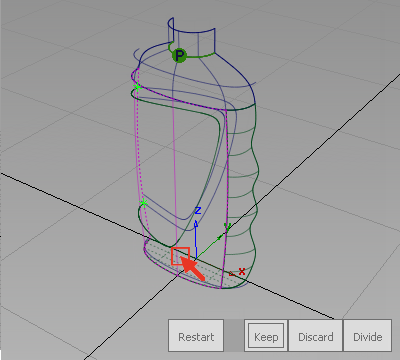

然后，系统提示您选择修剪区域。单击您希望保留的曲面部分（标签区域外的曲面部分）。
单击窗口右下角显示的“Keep”。

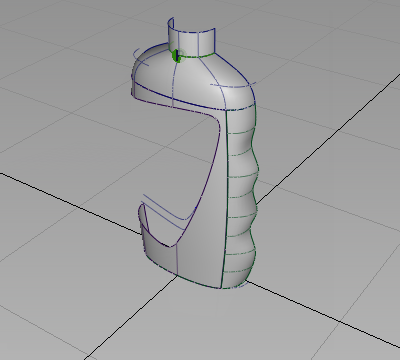

至此已完成该曲面的修剪。

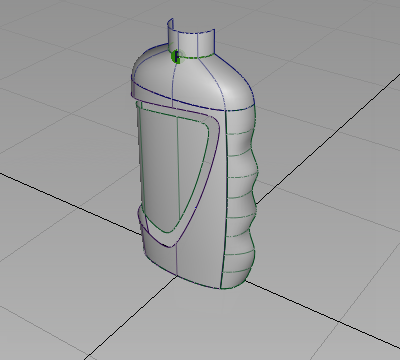

使用“Diagnostic Shading”确认是否已正确修剪曲面。

提示：
如果未正确进行修剪，请单击屏幕底部的“Revert”返回上一步骤并重新选择修剪区域。如果要在稍后的阶段中更正此修剪设置，您可以使用“Surface Edit”>“Trim”>“Untrim”“Surface Edit”>“Trim”>“Untrim”将曲面恢复到未修剪的状态。

瓶子将具有一个纸标签。纸张每次只能向一个方向弯曲（如果不打算折叠或使其起皱）。因此，请仅朝一个方向弯曲标签曲面。这称为单一曲率。

通过在两条等同曲线之间使用“Skin”曲面创建单一曲率曲面。

首先，使用层组织模型。

使用层下拉菜单隐藏“Bottle”层。

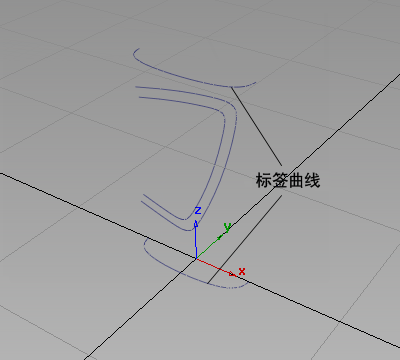

蒙皮曲面有两条形状相同的曲线；请使用这两条曲线创建标签。

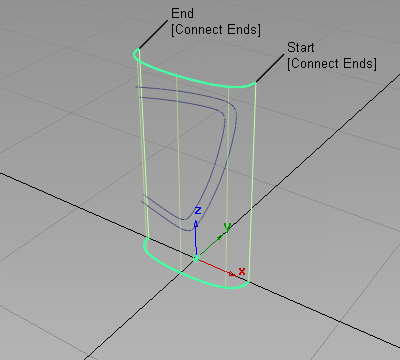

选择“Surfaces”>“Skin Surfaces”>“Skin”。按照提示进行操作，然后选择两条标签曲面曲线来创建蒙皮曲面。

接下来，将标签轮廓曲线投影到曲面上，然后根据标签形状修剪该曲面。

此时通过使用“Trim Surface”工具中的“3D Trimming”选项同时执行这两个操作。
最大化“Left”窗口。

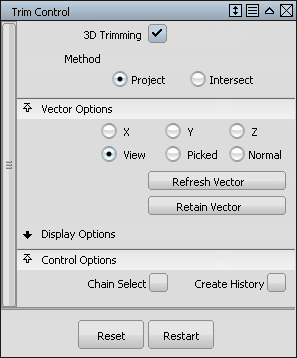

选择曲面后，选择“Surface Edit”>“Trim”>“Trim Surface”。双击此图标打开控制窗口。
选择“3D Trimming”，然后关闭控制窗口。

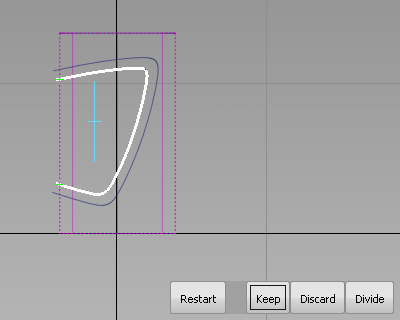

系统将提示您选择修剪曲线。

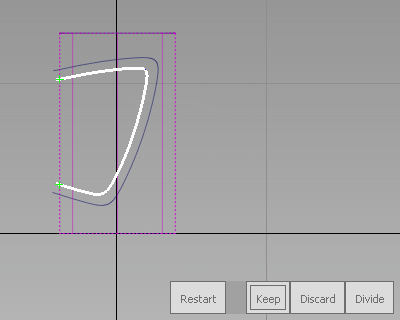

单击内部标签形状曲线将其选中。

然后，系统提示您选择修剪区域。

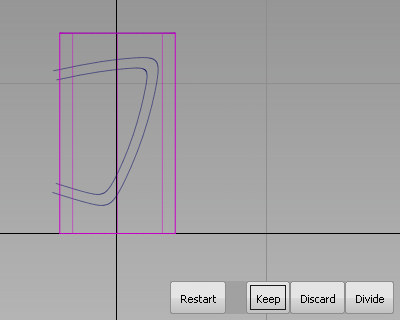

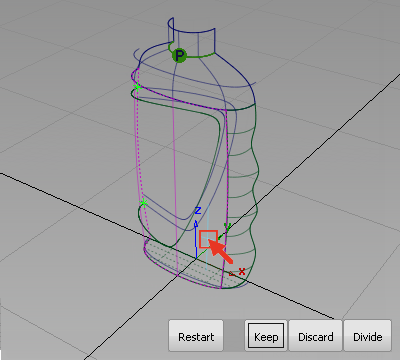

单击您希望保留的曲面部分（标签区域内的曲面部分）。然后，单击窗口右下角显示的“Keep”。

至此已完成该曲面的修剪。

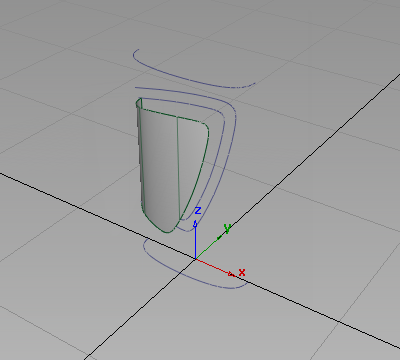

切换到“Perspective”视图并打开“Diagnostic Shading”来确认修剪。
显示“Bottle”层，并将新的曲面指定给该层。
隐藏“LabelCurves”层。
