修剪规则曲面,然后将四边修剪区域转化为未修剪曲面

修剪曲面并将修剪后的曲面转化为形状相同的自然曲面,这一切只需通过一个操作即可完成。

  1. 选择“Surface Edit”>“Trim”>“Trim Convert”
  2. 选择具有定义闭合区域的面上线的曲面。(一次只能对一个曲面进行修剪转化。)
    注:

    如果“3D Trimming”处于启用状态,您可以选择要投影到曲面上的曲线,或选择横断面,以定义修剪区域。也可以选择一个矢量选项。如果使用其“自己”的横断面修剪曲面,请选择“Normal”作为矢量选项。

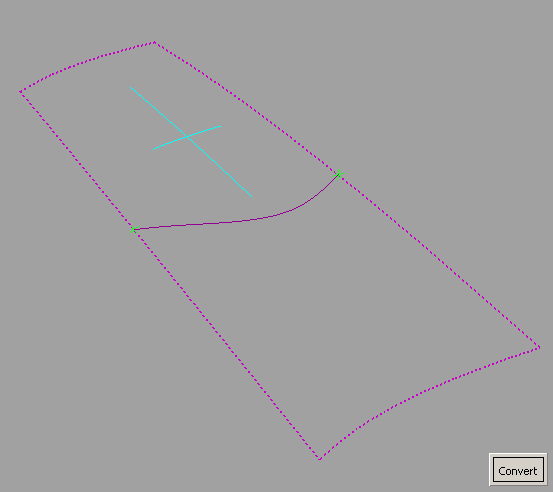

  3. 单击要保留的区域。确保这些区域定义了一个四边曲面。

    选定区域上会显示十字光标。(可通过选项窗口修改这些区域选择器的大小。)

  4. 单击“Convert”按钮,

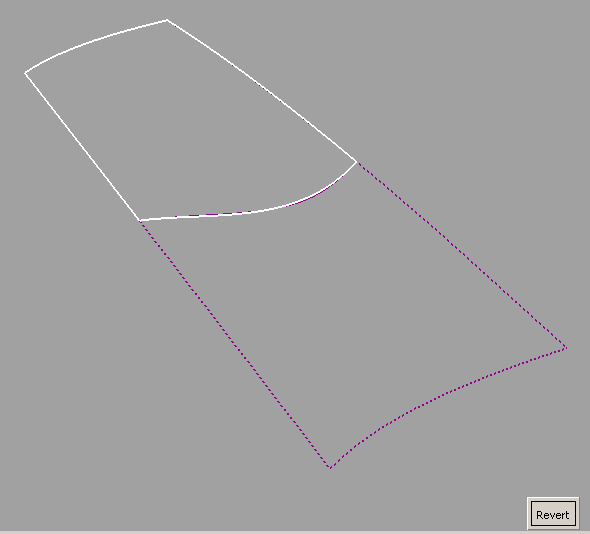

    此时该工具将修剪曲面,然后尝试将修剪的曲面转化为具有自然边界的新曲面。

    注:

    如果修剪的曲面不是四边曲面,系统将提示错误信息,要求您重新定义修剪区域。

    如果“Show Surface Deviation”已启用,将有一个标注显示原始曲面和转化后曲面之间的最大偏差。

  5. 如果您对修剪结果不满意,可以单击“Revert”按钮还原到原始未修剪的曲面。
