修剪曲面

修剪曲面就是移除（实际上是隐藏）以面上线或横断面为界的任意曲面部分。由此，可以在 NURBS 曲面中创建复杂的边和孔。也可以将一个曲面分割（拆分）为多个曲面。

可以通过将曲线投影到曲面上在“Trim Surface”工具中创建边界面上线，也可以从曲面与目标曲面的交点自动创建要修剪的面上线。

还可以先创建面上线，然后再使用“Trim Surface”工具。

使用“Windows”>“Editors”>“Cross Section Editor”创建横断面。

详细信息请参见下文：

可以使用一条或多条投影曲线或相交曲面，一次修剪多个曲面。

通过将曲线投影到曲面上修剪或拆分曲面

  1. 选择“Surface Edit”>“Trim”>“Trim Surface” 。
  2. 在控制窗口中，启用“3D Trimming”并选择“Vector Options”下的“Normal”。
  3. 选择要修剪的所有曲面。按住 键拾取多个曲面，或使用拾取框。

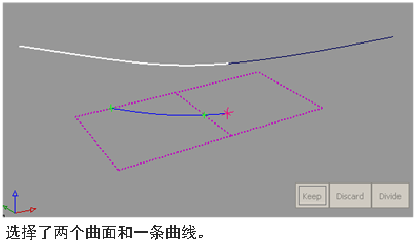

  4. 选择要投影到曲面上的曲线，以便创建修剪曲线（面上线）。如果需要的面上线已存在，可以跳过该步骤。
    注：

    可以按任意顺序选择曲面和曲线，但必须首先选择曲面对象。

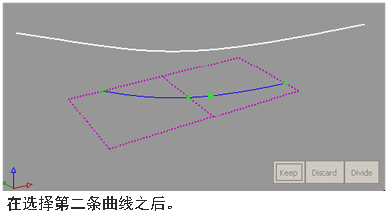

    选择曲面和曲线时，曲线会自动投影到曲面上，曲面上会显示相应的修剪曲线。

    注：

    默认情况下，投影方向由从中选择曲线的窗口的视图向量（即垂直于该窗口）确定。若要将法线投影到曲面，必须选中“Normal”选项。

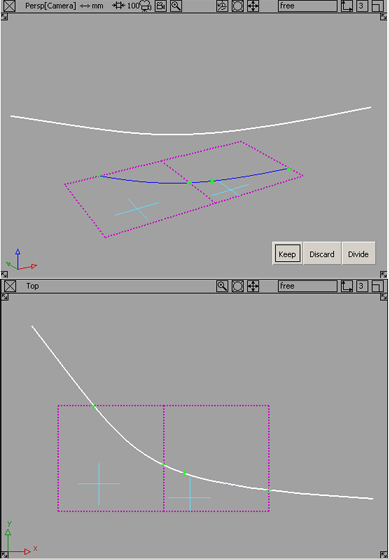

  5. 单击要保留或丢弃的曲面区域。（区域是指面上线分隔的区域）。如果修剪区域分布在多个曲面上，则可以通过选择框选择这些区域。

    选定区域上会显示十字光标。若要移动十字线，请单击它，然后拖动。

    如果这些区域选择器在几何体上显得过大或过小，可以使用控制窗口中的“Region Selector U Size”和“V Size”滑块来调整它们的大小。

    提示：

    并非一定要单击曲面的“可见”部分（如等参曲线）。单击曲面边内的任意位置同样有效。

  6. 在执行下一步之前的任何时候，都可以在控制窗口中更改向量选项以更改投影方向。

    面上线将更新。

    注：

    如果选择“Picked”，则接下来必须拾取要沿其投影的向量对象。（请参见创建或编辑参考向量。）

    注：

    如果选择“View”，则可以沿着不同的视图向量投影不同的曲线。但是，如果接着单击“Refresh View Vector”，或者选择一个不同的向量选项，则所有面上线将更新以与当前投影向量匹配。

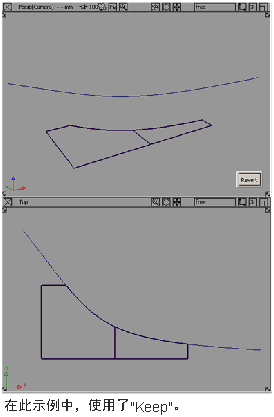

  7. 根据您要执行的操作类型，单击以下按钮之一：“Keep”、“Discard”或“Divide”。

    Keep：保留在第 5 步中选择的区域，丢弃其他区域。

    Discard：丢弃在第 5 步中选择的区域，保留其他区域。

    Divide：将选定区域与其他区域分离（生成单独的修剪曲面），但保留所有区域。

  8. 执行修剪操作后，可以单击“Revert”按钮来撤消该操作。

    您仍然位于该工具中，而且所有选择保持不变，所以可调整选择并重新进行修剪。

    注：

    已成功修剪的曲线会在曲线端点连接处显示一个绿色标记。

    注：

    如果修剪不成功，如本例中存在间隙，则曲线两端会以黄色亮显，提醒存在间隙区域。

沿与另一个曲面的交点修剪或拆分曲面

  1. 选择“Surface Edit”>“Trim”>“Trim Surface” 。
  2. 在控制窗口中，选择“3D Trimming”，然后选择“Intersect”作为方法。
  3. 选择要修剪的所有曲面。按住 键拾取多个曲面，或使用拾取框。
  4. 选择要用于创建修剪曲线（面上线）的相交曲面。

    选择曲面和相交曲面时，将自动创建修剪曲线并显示在曲面上。

    注： 如果通过选择框选择多个曲面，并且其中有些曲面已选定要进行修剪，Alias 将拾取未选定的曲面，并将其与选定的曲面相交。
  5. 单击要保留或丢弃的曲面区域。（区域是指面上线分隔的区域）。如果修剪区域分布在多个曲面上，则可以通过选择框选择这些区域。

    选定区域上会显示十字光标。若要移动十字线，请单击它，然后拖动。

    如果这些区域选择器在几何体上显得过大或过小，可以使用控制窗口中的“Region Selector U Size”和“V Size”滑块来调整它们的大小。

    提示：

    并非一定要单击曲面的“可见”部分（如等参曲线）。单击曲面边内的任意位置同样有效。

  6. 根据要执行的操作类型，单击以下按钮之一：“Keep”、“Discard”或“Divide”。

    Keep：保留在第 5 步中选择的区域，丢弃其他区域。

    Discard：丢弃在第 5 步中选择的区域，保留其他区域。

    Divide：将选定区域与其他区域分离（生成单独的修剪曲面），但保留所有区域。

  7. 执行修剪操作后，可以单击“Revert”按钮来撤消该操作。

    您仍然位于该工具中，而且所有选择保持不变，所以可调整选择并重新进行修剪。

    注：

    已成功修剪的曲线会在曲线端点连接处显示一个绿色标记。

    注：

    如果修剪不成功，如本例中存在间隙，则曲线两端会以红色亮显，提醒存在间隙区域。

使用横断面修剪或拆分曲面

  1. 选择“Surface Edit”>“Trim”>“Trim Surface” 。
  2. 在控制窗口中，选中“3D Trimming”。
  3. 如果使用其自己的横断面修剪曲面，请选择“Vector Options”下的“Normal”。
  4. 选择要修剪的曲面（按住 键可以添加多个要选择的曲面）。
  5. 选择要用作修剪曲线的横断面。
  6. 单击要保留或放弃的区域。
  7. 单击“Keep”、“Discard”或“Divide”按钮。

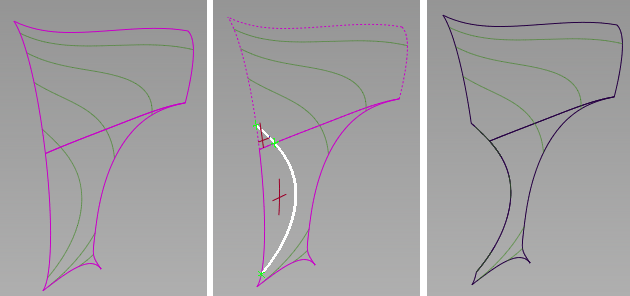

使用其 Y 断面修剪两个规则曲面和一个修剪过的曲面。

下列情况下应执行什么操作

我无法修剪曲面，因为面上线超出公差范围。

若要更改控制修剪操作的公差，请选择“Preferences”>“Construction Options” 并打开“Curves On Surface/Trim section”。

“Trim Curve Fit”控制使用修剪工具所创建修剪边界的精确度。

“Max Gap Between Curves”是指在定义修剪区域时，考虑两条面上线（或者一条面上线和一个曲面边）闭合时的端点间所允许的最大间隙。

已成功修剪的曲线会在曲线端点连接处显示一个绿色标记。

如果修剪不成功，如本例中存在间隙，则曲线两端会以黄色亮显，提醒存在间隙区域。

请参见修剪曲面疑难解答。

父主题： 剪切或修剪曲面
