简介
在本教程中，您将学习如何使用“Transformer Rig”更改车顶的中心线。
第 1 部分：通过添加目标和约束设置装备
在本部分教程中，您将学习如何设置装备以修改车顶。确切地说，您将学习如何将该模型的现有曲面关联为装备中的目标和约束曲面。
- 打开“tutorialCar.wire”。此文件位于 Alias 可下载帮助（可从 Aliashttp://www.autodesk.com/alias-help-download-chsCourseWare/wire 文件夹下。

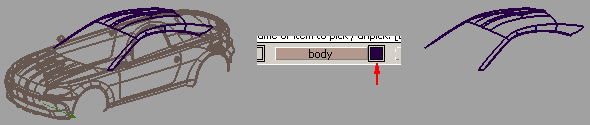

- 您可以看到整辆汽车。除与顶棚（车顶、A 支架和 B 支架）对应的曲面外，所有曲面都位于名为“body”的层中，且该层处于“Reference”状态。在层栏中单击“body”层名称右侧的方框，使该层不可见。
我们只需处理顶棚的曲面。
- 选择“Object Edit”>“Dynamic Shape Modeling”>“Transformer Rig”
以打开“Transformer Rig”工具箱。 - 选择“Layouts”>“Top”

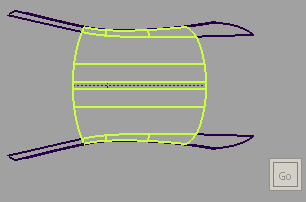

以全屏模式打开俯视图。 - 使用鼠标左键
围绕中间曲面绘制一个拾取框，如图所示，然后单击“Accept Targets”以选择车顶曲面作为装备中的目标几何体。

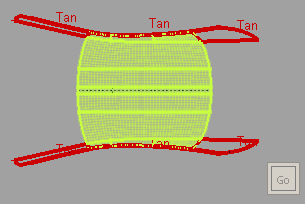

- 单击“Transformer Rig”工具箱中的“Add Constraints”工具，然后选择车顶两侧的其他曲面。单击“Accept Constraints”，添加这些曲面作为装备中的约束。
“Tan”一词表示约束均为切向约束。目标曲面中出现的淡绿点是提示可视显现的一部分，该颜色表示可以在当前装备中随意修改目标曲面。
在“Transformer Rig”中，可将任何现有的几何体用作修改器或约束。也可以创建用作修改器或约束的几何体。将在本教程的第 2 部分完成该操作。
- 现在，选择“Pick”>“Object”
退出“Transformer Rig”工具箱。
目标曲面被拾取，而且它们具有历史。在拾取开始组曲面作为目标后，会立即创建“Transformer Rig”的历史。如果您希望重新进入“Transformer Rig”工具来编辑装备，可使用“Object Edit”>“Query Edit”
并在任意目标曲面上单击 。
第 2 部分：创建用作修改器的新曲面
在本部分教程中，将学习如何创建一个曲面，将其用作在第 1 部分中所创建装备的修改器。您将了解如何创建一个自定义的修改器曲面，使其既适用于装备中的目标，也适用于要进行的修改。
- 选择“Curve Edit”>“Create”>“Duplicate Curve”
。使用鼠标左键单击车顶中间曲面中心的虚线。 您刚刚复制了车顶的中心线。

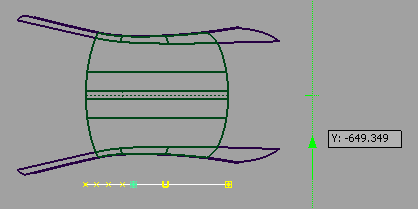

- 选择“Transform”>“Move”
，然后使用
将该曲线向下拖动到 A 支架下（如图所示）。保持该曲线处于被拾取状态。

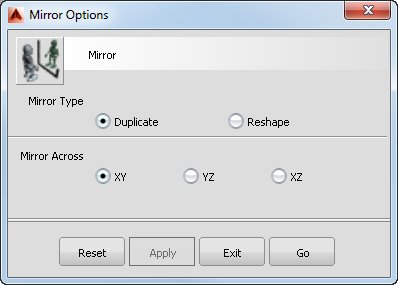

- 在主菜单中，选择“Edit”>“Duplicate”>“Mirror”
，以打开“Mirror Duplicate”功能的选项窗口。
确保已设置“XZ”。单击“Go”。
现在已复制了曲线，且新副本显示在支架 A 和 B 之上。
- 使用鼠标左键单击底部曲线，以拾取两条曲线。

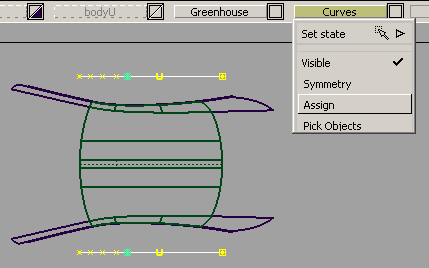

- 选择“Layers”>“New”
以创建一个新层。将该层命名为“Curves”。 - 将两条曲线指定给“Curves”层。
- 选择“Surfaces”>“Skin”
。单击底部曲线，然后单击顶部曲线。此时创建一个新曲面。
- 选择“Delete”>“Delete Construction History”
。在警告对话框（警告您将删除活动对象的历史）中单击“Yes”。 - 创建新层，将其命名为“Modifiers”，然后为其指定蒙皮曲面。
- 选择“Object Edit”>“Query Edit”。单击顶棚的任意目标曲面，重新访问“Transformer Rig”工具。
此时会再次显示绿色和红色可视高光。这表示您已返回，以编辑在本教程的第 1 部分中设置的装备。

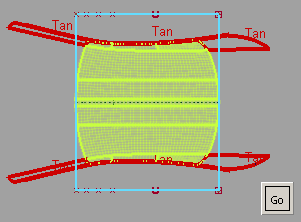

- 从工具箱中选择“Add Free Modifiers”工具，并在蒙皮曲面上单击以选择它。
单击“Accept Modifiers”进行确认。
- 单击“Go”。此时显示一个弹出窗口，通知您已设置了“Transformer Rig”历史。如果是这样，单击“OK”继续。
- 选择“Pick”>“Object” 退出“Transformer Rig”工具。
第 3 部分：更改修改器
现在我们已经完成了对装备的设置，本部分教程将向您介绍如何使用 Alias 的常规功能对修改器几何体进行更改。在更新“Transformer Rig”历史的过程中，目标几何体（顶曲面）将相应更新。这向您显示了“Transformer Rig”的功能：只需更新单个简单的曲面，就可以一并更新多个曲面。
在本例中，我们将使用位于建模控制面板底部的“Transform CV”工具。您可以选用惯用的工具来更改修改器曲面。
- 使“Curves”层不可见。
- 选择“Pick”>“Object”，然后使用 拾取修改器曲面。
- 在控制面板中，启用“Display”下的“CV/Hull”。请注意，此时会显示修改器曲面的 CV。
- 选择“Pick”>“Nothing”
，然后选择“Pick”>“Point Types”>“CV”
。切换到侧视图，然后拾取最靠上的两个 CV。这实际上与修改器曲面的两行 CV 对应。 - 单击“Transform CV”工具。在模式下，选择“SLIDE”。
选定 CV 旁会显示橙色和黄色箭头。

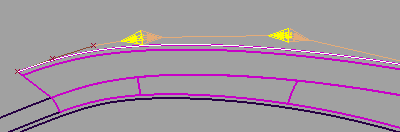

- 使用鼠标左键单击建模窗口中的一个黄色箭头。向左拖动鼠标，您会注意到，修改器曲面越变越平。继续滑动 CV，直到最左侧的箭头接触到左侧下一个 CV，如图所示：
- 松开鼠标键。请注意，目标曲面会根据您对修改器曲面所做的更改而更改。
- 若要快速将所做更改与目标曲面的原始形状进行比较，请使用“Object Edit”>“Query Edit” 重新进入该工具（请参见第 2 部分），双击工具箱中的“Transformer Rig”图标以打开选项窗口，然后单击“Show All Geometry”。也可以禁用“Visualization”部分下的“Draw Clamp Visualization”。然后，应当看到与下图相似的效果：
绿曲面是修改后的目标曲面。青色线是修改器所在的位置。深灰线是原始目标曲面的模板化版本。可以看到对该曲面的展平程度。
