检查曲面边上的偏差和连续性

使用“Evaluate”>“Continuity”>“Surface Continuity”可检查曲面的共享边上的偏差和连续性。

使用“Locators”>“Deviation”>“Angular Deviation”可检查曲面之间的切线连续性 (G1),无论它们是否已实现位置连续性 (G0)。

检查曲面之间的连续性

  1. 拾取要检查的曲面。
  2. 选择“Evaluate”>“Continuity”>“Surface Continuity”

    该工具将沿共享边显示一些符号,这些符号表示每个采样点处的连续性和偏差。

    提示:

    若要检查所有偏差和连续性,请启用所有选项:“Locator Persistence”、“Show Max”。Labels”、“Check interior”、“Show Edge Labels”和“Show Comb”。

    注:

    对于非常复杂的模型,该计算过程可能需要花费很长的时间。若要取消检查,请按 键。

  3. 执行下列操作之一:
    • 单击某个边将其添加到检查范围或从其移除。按住 键并单击某个曲面添加或移除该曲面。
    • 在空白区域拖动鼠标左键更改任何活动偏差曲率梳的缩放比例。
    • 在空白位置拖动鼠标中键更改采样密度。
    • 鼠标中键 - 单击某个边使其在偏差曲率梳和符号显示之间切换。
    • 沿某个边拖动鼠标右键,在鼠标指针下方的点上显示详细数字信息。
    • 打开提示行历史窗口,查看该工具记录的有关曲面间连续性和偏差的所有消息。

符号显示的含义

线型 含义
浅绿色虚线。 边没有相邻曲面,或相邻曲面未选定。按住 键并单击曲面以将其选中。
亮绿色 选定的等参曲线具有所需连续性。
深绿 等参曲线具有所需连续性。
黄色 选定的等参曲线连续性中断。
红色 等参曲线连续性中断。
符号 含义
十字 已达到要求的连续性。
T 切线/法线中断。
C 曲率中断。
O 公共边中出现间隙(将“O”看做孔)。
蓝色符号 测量得到的最小偏差。(如果最小偏差为 0,则不会显示。)
红色符号 测量得到的最大偏差。

如果更改了界面颜色首选项,则这些颜色可能会不同。

检查可能不具有位置连续性 (G0) 的曲面之间的切线连续性 (G1)

  1. 选择“Locators”>“Deviation”>“Angular Deviation”
  2. 通过依次单击(可能会显示拾取选择器)或框选可以选择两组曲面之间的边界。一个组内的所有曲面必须连接。此外,如果这些曲面是切线连续的,则可以通过在控制窗口中启用“Chain Select”来一次选择所有曲面
    注: 可以选择曲面边、修剪边和曲面曲线。
  3. 单击显示在视图窗口中的“Accept”按钮。

    显示 G1 标注,如果获得切线连续性,则显示绿色“T”;如果未获得切线连续性,则显示黄色“T”。默认情况下,显示曲面之间的最大角偏差和边标签。您也可以选择显示曲率梳,该曲率梳沿边界显示切线中断的大小。

  4. 单击控制窗口中的“Next”以检查另一组曲面之间的切线连续性。
注: 有关您可能会遇到的符号的说明,请参见上述的“符号显示的含义”

示例

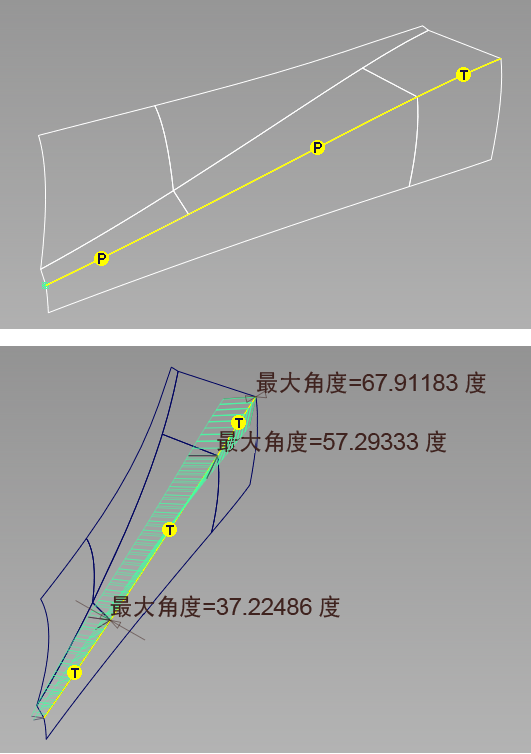

下面是两组曲面。“Surface Continuity”工具显示,较长的曲面无法与相邻曲面实现位置连续性(上图)。仍可以使用“Angular Deviation”工具检查切线连续性,并显示这些曲面之间的角度偏差(下图)。

下列情况下应执行什么操作

这些疑难解答提示也适用于“Locators”>“Deviation”>“Angular Deviation”工具。

希望所有曲面上的曲率梳都使用相同的缩放比例。
  1. 选择“Evaluate”>“Continuity”>“Surface Continuity”
  2. 启用“Show Combs”,然后关闭“Auto Scale”
  3. 在三个“Scale”字段中分别为“Positional”、“Tangent”和“Curvature”偏差梳输入比例系数。
希望更改公差。

选择“Preferences”>“Construction Options”,然后打开“Tolerances”和“Continuity”部分。

计算所需的时间过长。

选择“Evaluate”>“Continuity”>“Surface Continuity” ,然后增大“Distance Between Checks”设置以减少该工具计算的采样点。
