创建偏移副本

偏移曲线或面上线

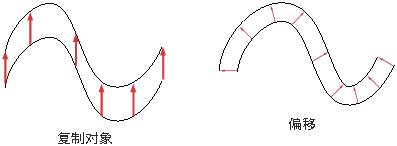

创建从原始曲线偏移的相应副本(副本上的每个点都与原始曲线上的对应点保持特定距离)。

偏移曲面时,会基于拓扑对曲线进行分组,并可以使用箭头为每个组选择偏移方向,这样会在同一方向上偏移组中的所有曲线,而不管其初始方向如何。

同时在同一方向上偏移多个曲线

  1. 拾取一条或多条曲线或面上线。
  2. 选择“Object Edit”>“Offset”

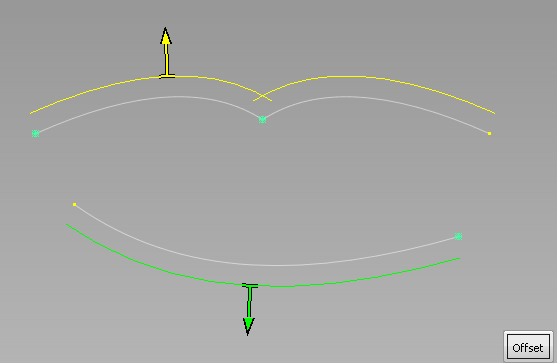

    曲线集是基于拓扑创建的。每个集显示一种不同的颜色的偏移预览,且有一个箭头指示偏移的一致方向。

    注:

    “Topology Distance”(在“Preferences”>“Construction Options”中)用于确定哪些曲线将构成必须在同一方向上进行偏移的统一曲线组。

  3. 执行下列操作之一:
    • 在箭头上单击以修改集的偏移方向。
    • 左右拖动鼠标左键以更改偏移距离。
    • 键入一个数字,精确地设置偏移距离。
    • 通过按住 键并单击它们或使用拾取框,选择其他曲线(或取消选择它们)。
  4. 单击“Offset”按钮。

下列情况下应执行什么操作

我尝试偏移曲线时生成了奇怪的结果。

  • 如果曲线不位于 XY、XZ、YZ 或构建平面中,可能会生成奇怪的结果。打开选项框,将“Curve Offset Plane”选项设置为“Geometry Average”
  • 如果曲线是平面和非周期性的,但偏移显示错误的 CV 分布(例如扭曲或蝴蝶结),请将“Normal Mode”设置为“NUV”
  • “Offset”工具可能无法处理包含多余节点或 CV 多重性的对象。

偏移曲面

使用“Object Edit”>“Offset” 偏移曲面时,会基于拓扑将曲面分组,并可以使用箭头为每个组选择偏移的方向,这样会在同一方向上偏移组中的所有曲面,而与其初始方向无关。

(有关曲面方向的详细信息,请参见法线和曲面方向)。

同时在同一方向上偏移多个曲面

  1. 选择要偏移的曲面。
  2. 选择“Object Edit”>“Offset”

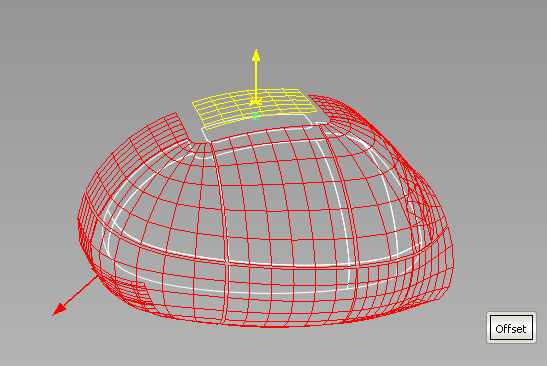

    曲面集是基于拓扑创建的。每个集显示一种不同的颜色的偏移预览,且有一个箭头指示偏移的一致方向。

    注:

    “Topology Distance”(在“Preferences”>“Construction Options”中)用于确定哪些曲面将构成必须在同一方向上进行偏移的统一曲面组。

  3. 可选择执行下列操作之一:
    • 在箭头上单击以修改集的偏移方向。
    • 更改偏移距离(使用鼠标或键盘)。
    • 通过按住 键并单击它们或使用拾取框,选择其他曲面(或取消选择它们)。

    偏移预览将更新。

  4. 单击“Offset”按钮。

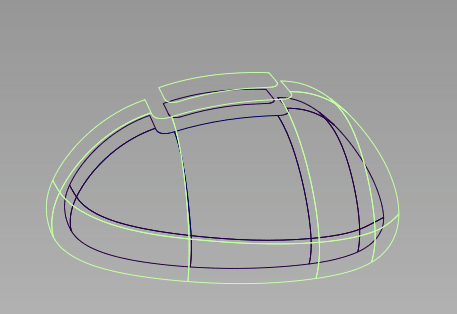

    将创建偏移曲面并使它们成组。

下列情况下应执行什么操作

“曲面偏移”具有错误的 CV 结构(例如蝴蝶结)?

尝试将“Normal Mode”设置为“NUV”

偏移多个曲面并保持连续性

使用“Surface Edit”>“Claymate”。请注意,并非所有 Alias 产品均附带“Claymate”

  1. 拾取要偏移的曲面。
  2. 选择“Surface Edit”>“Claymate”

    此时显示“Claymate Options”窗口。

  3. 启用“Claymate Offset”选项,然后单击“Go”

    此时显示“Claymate Control”窗口。

  4. 在“Claymate Control”窗口中设置“Offset Distance”
  5. 拾取要偏移的其他所有曲面,然后单击“Go”
