通过围绕某个坐标轴扫掠曲线、等参曲线、面上线或修剪边界以创建一个新曲面,从而创建与车削相似的效果。
- 选择“Surfaces”>“Revolve”
。
- 将“Surface Type”设置为“Freeform”。
- 单击该曲线。
- 执行下列任一操作:
- 使用操纵器来更改该曲面。
- 在控制窗口中修改某些选项,并单击“Update”按钮(或启用“Auto Update”)。
- 在控制窗口中单击“Next”,以创建另一个曲面。
- 在控制窗口中单击“Undo All”从头开始创建。
- 选择另一个工具。
若要一次旋转多条曲线,请将这些曲线成组并选择相应的组,或选择“Global”轴选项。生成的曲面属于同一历史命令,并且对选项或操纵器进行的所有更改将立即应用于所有曲面。

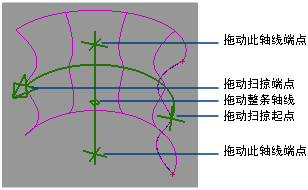

如何使用旋转操纵器
- 拖动控制柄以在视图窗口中移动它们。
- 单击某个控制柄,然后向左或向右拖动鼠标以更改值。
- 单击任意控制柄,键入精确值。
