创建管并使其与输入曲面相交，以生成偏移曲线。还会创建管曲面。
使用此工具可以创建可跨多个切线连续的曲面的管状体，并可以选择使其与输入曲面相交，以生成偏移曲线。对于输入曲面，请使用一条曲线或一系列切线连续的曲线：可以是面上线、等参曲线或边界边缘。可以使用自由曲线创建管曲面。
管偏移控制选项
- Surface
-
使用“Tube”选项生成的几何体是一个完整的管状体。使用“Groove”选项将导致在与管状体相交的曲面的任意一侧生成管状体的一部分。选择“None”将不会创建任何几何体。
- Radius
-
定义管状体的半径。沿曲线添加更多的半径操纵器，以交互方式创建可变半径。拖动半径操纵器，以交互方式调整管状体的半径。

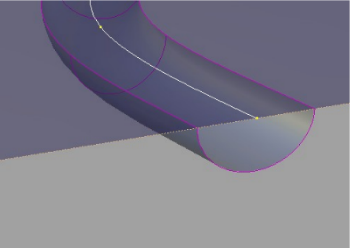

此图显示了使用“Tubular Offset”工具的“Groove”选项创建的曲面。请注意可对顶面进行修剪以便显示槽。此选项对于表示分模线和切割线非常有用。
- Flip
-
只有选择了“Groove”选项时，才能使用“Flip”选项，通过该选项，您可以将槽翻转到输入曲面的另一侧，以创建凹凸效果。屏幕上的操纵器指示将在哪一侧构建管状体。
- Tangent Offset、Normal Offset
-
管状体可以在原始输入数据的基础上沿两个方向偏移：输入数据中的切线方向或输入数据中的曲面法线方向。屏幕上的操纵器将以交互方式进行更新，以便显示管状体的位置。
曲面结构
- Surface Type
-
如果选择“Single surface”，则会构建一个管状曲面。如果选择“Multiple surfaces”，由于一条曲线不能跨多个曲面，因此将在曲线边界（包括曲面边界）分割管状体。
如果在管状曲面的边处创建面上线（请参见下面的“Trim Type”选项），则会对它们进行分段以与多个管状曲面相对应。
- Bézier Surfaces
-
仅当“Surface Type”设置为“Multiple surfaces”时，才会显示此选项。如果启用它，则每个曲面都将成为一个 Bézier 细分面片。
Bézier 细分面片具有一个跨距，并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。默认值为 5 阶。
控制选项
- Trim Type
-
使用“Trim Type”中的选项，您可以选择创建管状曲面与基础曲面相交的面上线，或者选择自动修剪掉管状体中包含的输入曲面区域。如果“Trim Type”设置为“Off”，则不会修剪输入曲面。
- Auto Update
- 选择通过选择“Update”按钮来更新更改还是自动更新更改。 注： 如果“Auto Update”设置为禁用，请使用空格键来按“Update”按钮。
- Chain Select
- 如果选中此框，选择曲面曲线还将选择与其切线连续的所有其他曲面的曲线。
控制管状偏移中的操纵器

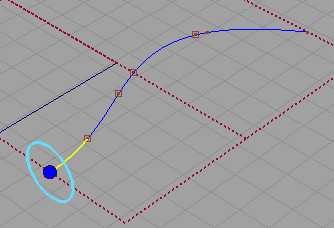

每个操纵器都由两个控制柄（轨道滑块和半径控制柄）组成，在特定时间只能有一个控制柄处于激活状态。激活的控制柄将显示为浅蓝色。轨道滑块是沿轨道滑动的“球”，用于指示半径在轨道上的应用位置。半径控制柄是未来曲面的一个近似横断面，用于控制该点的半径。
激活的控制柄的值在状态行中显示。
对于以下所有操作，除非另行说明，否则均使用鼠标左键
。
- 若要激活控制柄，请单击它。
- 若要取消激活当前处于激活状态的控制柄并切换回拾取模式，请单击屏幕上的任意位置（不拖动鼠标）。
- 若要添加新的操纵器，请按住
键的同时在轨道上单击所需点。 - 若要移动操纵器，请使用鼠标左键拖动滑块。或者，也可以激活滑块并键入轨道上的位置（范围为 0 至 1）。
- 若要调整半径的值，请单击并拖动半径控制柄。控制柄激活后，便可以在屏幕上的任意位置拖动鼠标。或者，也可以激活控制柄并按当前单位键入半径。
- 若要删除操纵器，请按住 键并在该操纵器上单击鼠标右键。
- 如果使用一个操纵器，半径将是恒定的，也可以在控制框中调整其值。添加另一个操纵器后，控制框中的值将变灰。
