使用“Surfaces”>“Rolled Edge”>“Tubular Offset”
,以使用自由曲线作为路径创建可变半径的管状曲面。
- 选择“Surfaces”>“Rolled Edge”>“Tubular Offset”
。
- 在控制窗口中,将“Surface”设置为“Tube”。
- 选择曲线。如果启用了“Chain Select”选项,则还将选中与选定曲线连续相切的曲线。

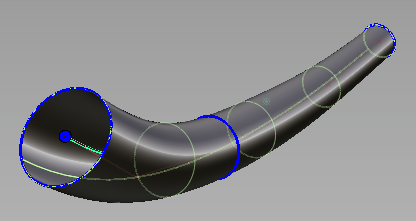

该曲线会以绿色亮显,且一个蓝色半径操纵器会出现在曲线的起点处。
如果“Auto Update”处于启用状态,则会自动构建管状曲面。否则,请单击视图右下角的“Build”按钮。
- 单击并拖动蓝色圆来调整半径,或通过更改控制窗口中的“Radius”值来调整。
- 按住
键并单击输入曲线可添加半径操纵器,半径操纵器用于改变管的半径。
- 执行下列任意操作:
- 通过单击并拖动中心处的小圆,更改操纵器的位置。
- 通过在较大的圆上单击并拖动,更改操纵器的半径。
如果“Auto Update”未处于启用状态,请单击“Update”按钮来查看反映这些更改曲面。
该工具会保留构建历史。修改曲线将更新管状曲面。选择“Object Edit”>“Query Edit”并选择曲面,可在此修改半径操纵器以及其他选项。
注: “Tubular Offset”工具也可以用于在“Surface”选项设置为“Tube”时从面上线和等参线创建管,或者在“Surface”设置为“Groove”时创建半管。
