根据曲线创建面上线的偏移

创建面上线,在该曲线上,一个环绕曲面曲线的虚拟管状体与曲面相交。

注: 以下工作流使用面上线、曲面边或曲面等参线作为输入。要从自由曲线创建管状曲面,请参见从自由曲线构建管状曲面

创建与曲面曲线偏移一定距离的面上线

  1. 选择“Surfaces”>“Rolled Edge”>“Tubular Offset”
  2. 将选项框中的“Surface”设置为“None”
  3. 单击要与其偏移的第一条曲线。该曲线可以是面上线、等参线或边。

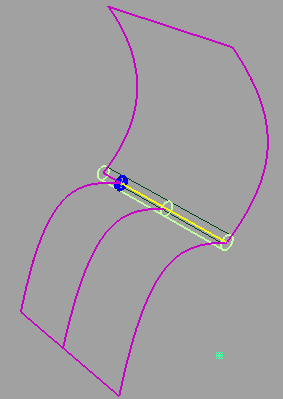

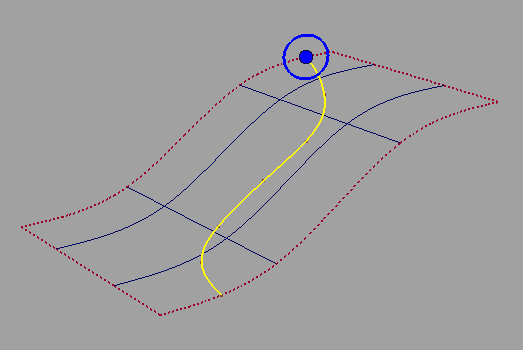

    曲线起点处会出现一个蓝色的半径操纵器。

  4. 执行下列任何操作:
    • 拾取要添加到管状体的另一条曲线。您可以使用任意曲线,前提是对应曲线与当前曲线具有位置连续性。
    • 单击蓝色圆并拖动以更改管状体半径,或者键入半径值并按 键 (Windows) 或 键 (Mac)。

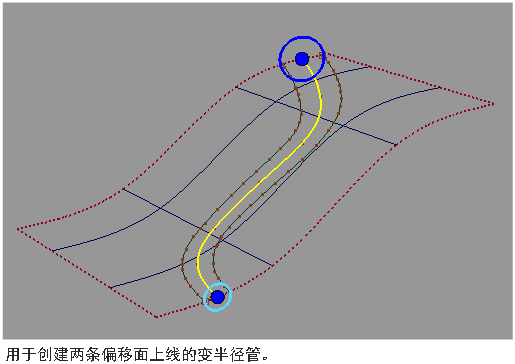

    • 按住 键在选定曲线上的任意位置单击,以添加另一个半径操纵器。这样可以创建一个具有可变半径的管状体。
  5. 单击“Update”按钮。
  6. 根据需要,重复第 4 步和第 5 步。

该工具会保留构建历史。在重塑中心线曲线时,会自动重新创建偏移面上线。

注:

如果“Surface”选项设置为“Tube”(闭合管状曲面)或“Groove”(半管状曲面),该工具还会创建管状曲面。

如果将“Surface Type”设置为“Multiple surfaces”,则偏移面上线将进行分段,以与多个管状曲面边界相对应(“Bezier Surfaces”为禁用时,这些偏移面上线也与输入面上线或曲面边相对应)。要将偏移面上线创建为单片(对于每个曲面),则必须将“Surface Type”设置为“Single surface”

一次在多个曲面上创建面上线偏移

如果两个曲面共享一个边,可以使用“Tubular Offset”工具在两个曲面上构建面上线、凹槽或管状体。

管偏移根据主曲面(选择的第一个曲面)上的选定边构建。通过进行管偏移,会修剪次曲面或在这些曲面上创建面上线。

  1. 选择“Surfaces”>“Rolled Edge”>“Tubular Offset”
  2. 单击主曲面的边(等参线或面上线)。可以使用“Chain Select”选项,选择与其相连的所有边切线。

    如果选定边与其他几何体相交,会显示“Pick Chooser”窗口。

  3. 通过“Pick Chooser”选择主曲面。

    曲面会变为粉色,指出它已被选中。该曲面的边会变为黄色,显示管偏移的路径。

  4. 选择与主曲面边重叠的一个或多个位置 (G0) 连续曲面边。按住 键,通过拾取选择器选择它们。

    次曲面会变为粉色。

  5. 单击窗口右下角的“Update”按钮。

    此时会在选择的所有曲面上构建管偏移。

    操纵器的行为与前一个工作流中完全一样。
