第 4 部分：添加过渡细节

创建过渡曲面

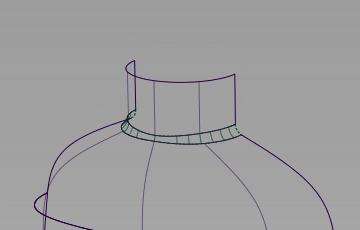

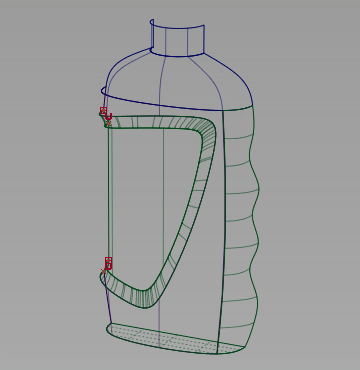

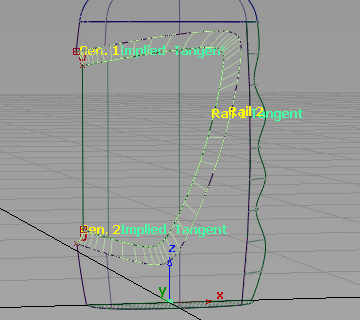

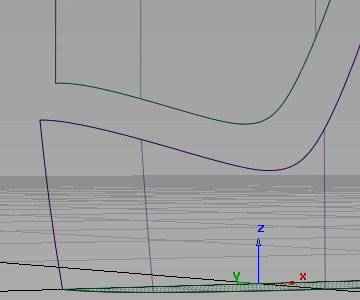

标签曲面向内嵌到瓶体主曲面。这两个曲面之间的间隙由“Birail”曲面连接，“Birail”曲面将为标签区域赋予特征。

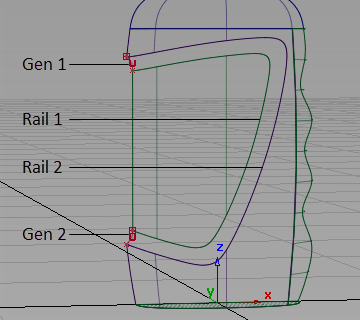

若要创建“Birail”曲面，需要使用两条经过修剪的边作为轨道，并创建两条新曲线为形状曲线。

如果您成功完成了第 3 部分，则可以直接进行下一步骤：创建形状曲线。

如果未成功完成第 3 部分，请打开名为 showergel_part4.wire 的文件，该文件位于 CourseWare 项目的 wire 文件夹中。此文件包含第 3 部分中完成的模型。

之前，您曾使用“Align”工具在两个曲面之间创建切线连续性。现在，使用“Align”工具在曲线和曲面的边之间创建相切关系。

为了保持“Birail”曲面处于平滑和拉紧状态，请使用仅包含三个 CV 的曲线定义过渡特征。两个 CV 将控制与标签曲面的切线连续性，第三个 CV 将控制与瓶体曲面的位置连续性。

提示：

曲线或曲面中所用的必需 CV 数目越少，模型就越简单平滑。

放大到标签顶部的区域。
选择“Curves”>“New Curves”>“New Edit Point Curve” 以打开选项窗口。
在“Curve Degree”部分中，选择“2”，然后单击“Go”创建一条仅具有 3 个 CV 点的单跨距曲线。

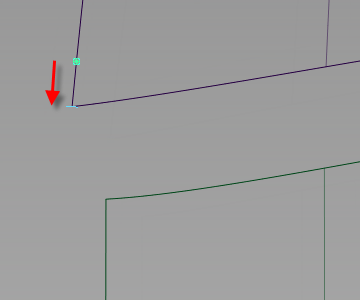

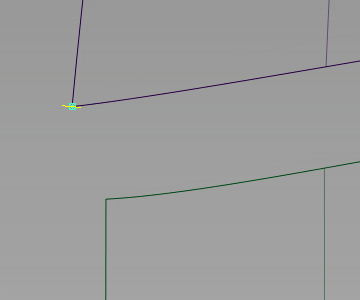

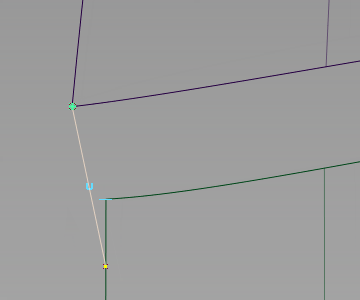

启用曲线捕捉模式（同时按住 + 键 (Windows) 或 + 键 (Mac)），并单击瓶体曲面的边。然后，按住鼠标键，向边缘的底部拖动直至蓝色十字图标变为黄色，表明您已准确地到达曲面的角点。

新曲线的第一个编辑点已放置。

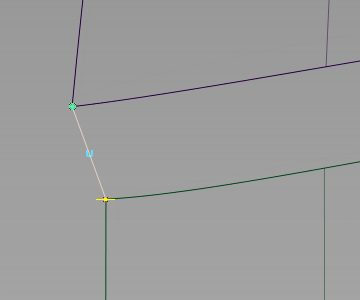

再次使用曲线捕捉并单击标签曲面的边，然后按住鼠标键将其拖动到边缘的顶部。

注：
扫掠曲面工具要求准确地对齐所有边，因此一定要将曲线准确地捕捉到角点。
选择“Object Edit”>“Align”>“Align” 以打开选项窗口。
在“Continuity”部分中，选择“G1 Tangent”。

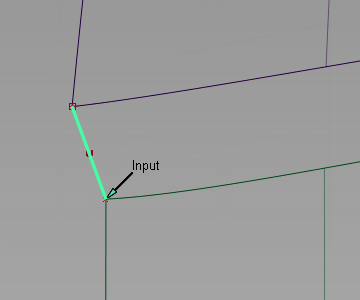

系统将提示您选择要对齐的对象（输入）。单击标签曲面附近的曲线。
系统将提示您选择要对齐到的目标对象。
单击标签曲面上靠近曲线的垂直边。

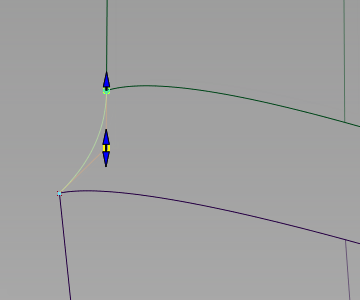

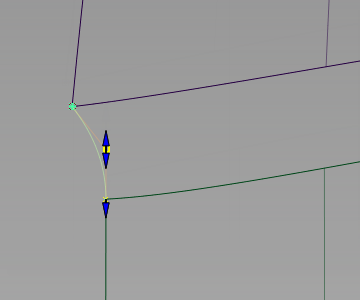

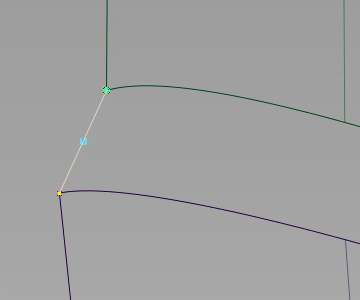

曲线已调整为与曲面相切。
调整视图，以便看到标签曲面的偏下部分。
使用曲线捕捉将曲线编辑点精确地放置到曲面的角点，以便创建另一条阶数为 2 的跨间隙的编辑点曲线。
再次使用“Object Edit”>“Align”>“Align”将曲线与标签曲面对齐。

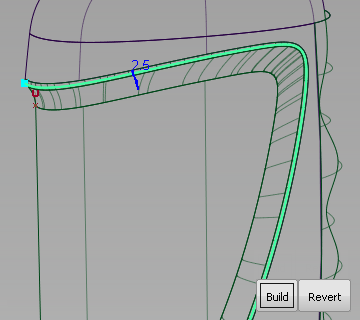

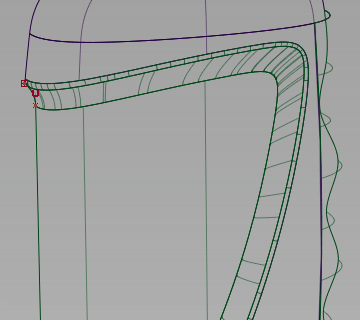

缩小标签区域，查看完整的标签区域。

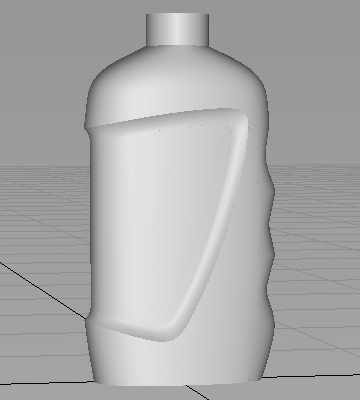

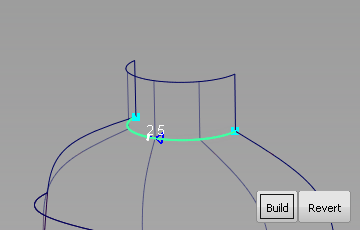

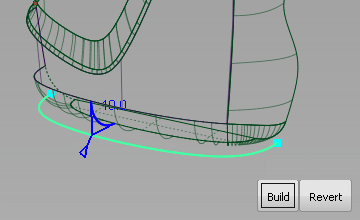

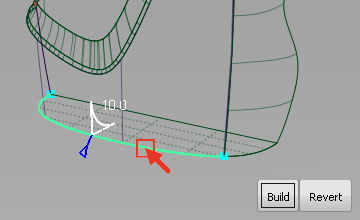

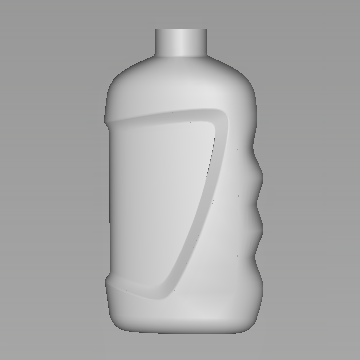

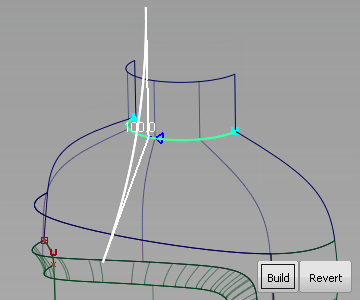

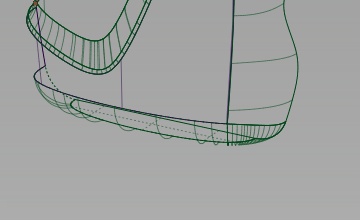

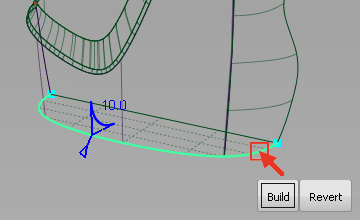

若要完成模型，您可以使用“Round”曲面柔化所有尖锐的边。
