在网格相交处创建曲线

在两组网格或一组网格与一组曲面之间的相交处创建曲线。

选择两组网格,或一组网格和一组 NURBS 曲面,然后该工具在它们之间的相交处创建曲线。您可在以后使用网格上曲线剪切网格,并可使用网格上曲线修剪曲面。

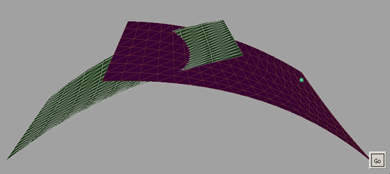

使两组网格相交

  1. 选择“Mesh”>“Mesh Curves”>“Mesh Intersect”
  2. 选择一个或多个要相交的网格。
  3. 单击“Go”按钮。
  4. 选择一个或多个与第一组网格相交的网格。
  5. 完成后,单击“Go”按钮。

    在两组网格之间的相交处将创建 1 阶 NURBS 曲线(同时位于两组网格上)。

    这些曲线均有历史。因此,如果修改网格,曲线也会随之更新。

    然后,“Mesh Cut”工具可以使用相交曲线剪切网格。

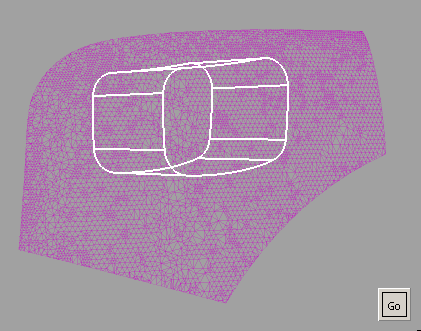

使一组网格与一组曲面相交

  1. 选择“Mesh”>“Mesh Curves”>“Mesh Intersect”
  2. 选择一个或多个要相交的网格。
  3. 单击“Go”按钮。
  4. 选择一个或多个要与网格相交的曲面。
    注:

    或者,您可以先选择曲面,然后选择网格。

  5. 完成后,单击“Go”按钮。

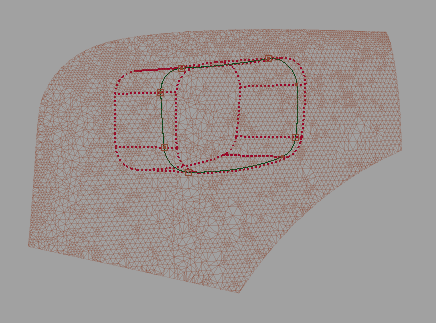

    在网格与曲面相交的位置创建 1 阶 NURBS 曲线。同时会在曲面上与网格相交的位置创建面上线。

    所有这些曲线均有历史。因此,如果修改网格或曲面,曲线也会随之更新。

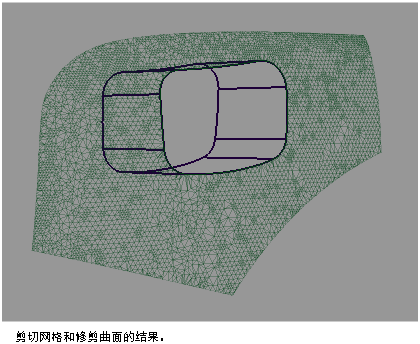

    然后,“Mesh cut”工具可以使用网格上曲线剪切网格。可以借助“Trim surface”工具使用面上线修剪曲面
