使对象开放或闭合

将对象在开放(带有自由端点或边)和闭合(带有连接的端点/边)之间转化。

当曲线闭合时,会形成一个没有断开端点的连续环。当曲线开放时,虽然它的两端有可能恰好位于空间中的同一点,但这两端可以单独移动。

同样,曲面可以绕 U 维度或/和 V 维度闭合(周期性)。当曲面开放时,会带有自由边。

使曲线开放或闭合

  1. 选择“Object Edit”>“Close”
  2. 单击该曲线。

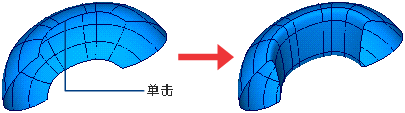

使曲面开放或闭合

  1. 选择“Object Edit”>“Close”
  2. 单击 U/V 等参曲线或边,使曲面绕该维度开放或闭合。

通过连接曲线/曲面的端点/边使其闭合

  1. 选择“Object Edit”>“Attach”>“Attach”
  2. 单击曲线的两端,或单击曲面的相对边。
    注:

    曲面的相对边之间至少必须有四个跨距(多余节点不计),才能连接它们。

下列情况下应执行什么操作

希望知道对象是开放的还是闭合的。

  1. 拾取对象。
  2. 选择“Windows”>“Information”>“Information Window”
  3. “Geometry info”部分显示对象是开放的还是闭合的。

也可以选择“Object Edit”>“Query Edit”,然后在对象上单击鼠标右键。
