完成展开特征

1. 单击以选择第二个 90 度折弯，如下图所示。

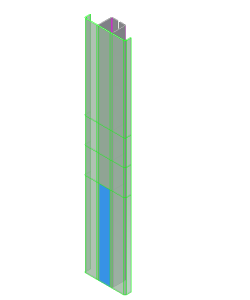

   完成选择后，将预览展开的折弯：

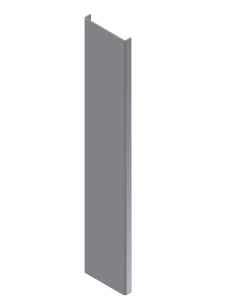

2. 单击“展开”对话框中的“确定”，如预览中所示展开两个折弯，并关闭对话框。现在，显示的模型应如下图所示。


虽然这些步骤不需要添加孔（接下来要添加），但却说明了如何向展开的直折弯添加展开特征。

请注意，特征浏览器现在包含两个展开特征：一个用来展开两个轮廓旋转，一个用来展开两个直折弯。

接下来，添加一个孔并阵列该孔，以使其穿过轮廓旋转特征的（现在展开）面。
