在此部分中，我们将介绍“工作轴”命令。我们将使用工作轴和工作平面来简化两个相交孔的创建过程。
-
启用“孔”命令。 “放置”选项“从草图”已激活。

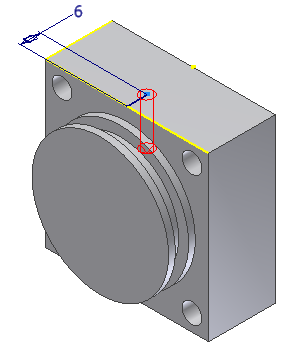

- 选择 6 mm 线的远端作为孔中心位置。将“孔深”设定为 14 mm。

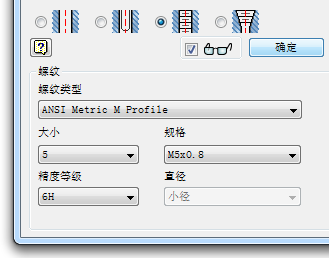

- 将“孔类型”设定为“螺纹孔”。将“螺纹类型”更改为“ANSI 公制螺纹规格”。将“大小”设定为 5，将“规格”设定为“M5 x 0.8”。
- 单击“确定”结束命令并创建螺纹孔。
-
在功能区上，单击
“三维模型”选项卡
“定位特征”面板
“轴”
命令上的向下箭头，显示工作轴选项。
然后从“轴”下拉菜单中选择“通过圆形或椭圆形边的中心”。将光标移动到螺纹孔上并在您看到轴的预览图像时单击以放置工作轴。 -
在功能区上，单击
“三维模型”选项卡
“定位特征”面板
“平面”
命令上的向下箭头，显示工作平面选项。

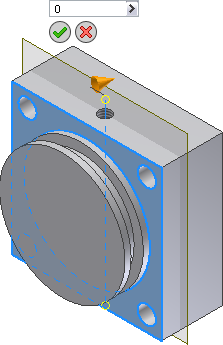

从“平面”下拉菜单中选择“平面绕边旋转的角度”。如下所示单击零件的前表面和工作轴。将值输入框中的“角度”更改为 0，然后选择绿色复选标记创建工作平面。
- 在旋转形状的前表面上新建草图。

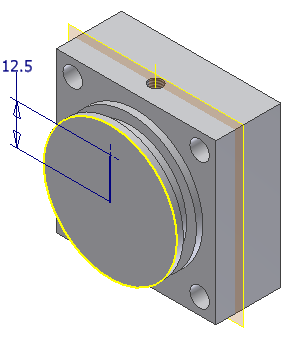

- 在中心点上创建竖直线。向该线添加 12.5 mm 的尺寸。
-
单击功能区上的
“草图”选项卡
“绘制”面板
“点”
。在竖直线的端点处放置中心点以允许“孔”命令检测中心点并将其用作孔位置。完成草图。
- 启用“孔”命令。选中“圆心”。
- 将“孔径”设定为 4 mm。在“终止方式”下拉列表中，选择“到”，然后选择穿过螺纹孔的工作平面作为终止位置。
- 单击“确定”结束命令并创建孔。如果您编辑放置螺纹孔的草图，则工作平面和在平面上终止的 4 mm 孔将会重新定位。

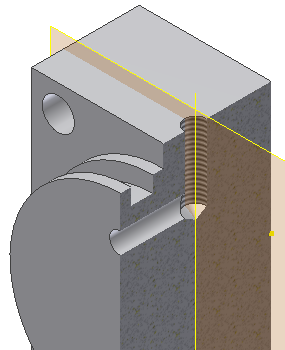

提示： 通过在 YZ 基准平面上开始创建草图，然后从关联菜单中选择“切片观察”，来创建剖视图像。该练习中不需要此操作。
