我们现在想要对卡扣式连接和电池盖实体之间的交叉处的边应用圆角。规则圆角可进行此工作。
- 单击“规则圆角”命令。
- 对于“源”，选择“特征”。
- 选择“卡扣式连接”特征。
- 对于“半径”，输入 0.2 mm。
- 对于“规则”，选择“对照零件”。
我们不希望在顶部边（红色箭头）附近应用圆角。边包括在内，因为它们共享与电池实体的弯曲面相一致的卡扣式连接的弯曲面。这些称为“合并面”。通过进行以下操作可以跳过此类合并面（以及它们共享的所有边）：
- 单击“更多”展开对话框。
- 选中“删除合并的面”框来启动该选项。

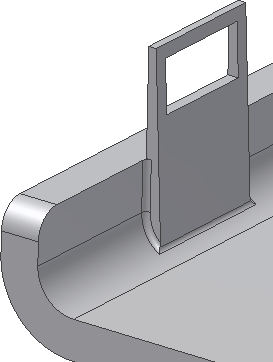

- 单击“确定”创建规则圆角。因为两个夹子属于相同的特征，所以对它们都应用圆角。
- 保存文件。
