剖面线图案用于剖视图中，用来填充草图中的截面轮廓。大多数标准都指定使用一个剖面线图案，图案的角度会根据模型剖视图中的各个零件自动更改。某些公司为不同的材料使用不同的剖面线图案，以帮助区分。在本练习中，您将学习如何将剖面线图案映射到材料，如何导入自定义剖面线图案以及如何替代剖面线图案的外观。
- 放大到视图 A-A。该视图是单个零件视图，因此所有截面轮廓都使用相同的剖面线图案。
- 在“管理”选项卡上，单击“样式和标准”组
“样式编辑器”。 - 展开“标准”节点，然后选择“修改的标准(ISO)”。
- 打开“材料剖面线图案默认值”选项卡。
默认的剖面线图案设为 ANSI 31，并且未列出材料。
- 在“导入材料”中，单击“从库”。将导入材料库中的所有材料，且这些材料均将映射为默认的剖面线图案。 注： 如果材料未显示，请确认材料库可用。
- 向下滚动到“低碳钢”，并单击剖面线图案。然后，展开“剖面线图案”列表。列表中包含 ANSI 31、若干 ISO 剖面线图案以及“其他…”。
- 单击“其他…”以显示“选择剖面线图案”对话框。选中“ANSI 32”的复选框，然后单击“确定”。
ANSI 32 剖面线图案现在可用在工程图中。
- 若要将 ANSI 32 剖面线图案设定为“低碳钢”材料的默认图案，请从“剖面线图案”列表中选择“ANSI 32”。单击“保存”，然后单击“完毕”。
将剖面线图案映射至材料后，新的剖视图将自动使用这些图案。对于现有视图，必须手动更新剖面线图案。
- 若要更新剖视图中的剖面线图案，请在图案上单击鼠标右键，然后选择“图案”“按材料”

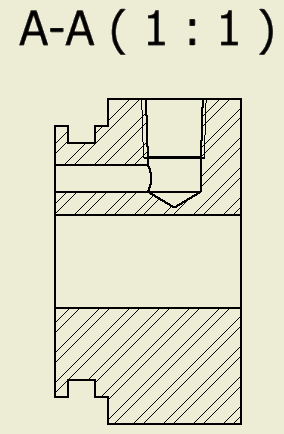

剖视图将更新为使用 ANSI 32 剖面线图案，如下图所示。
剖面线图案上的间距对于此零件横截面而言太小。
- 请在图案上单击鼠标右键，然后选择“编辑…”。
将“比例”更改为 2，然后单击“确定”。

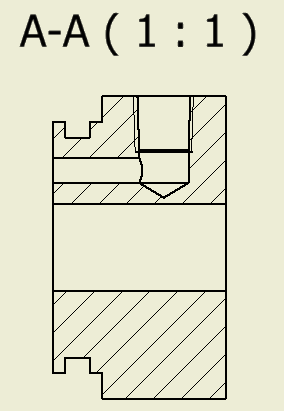

将更新剖面线图案，如下图所示。
-
