在管段之间添加折弯来消除错误

  1. 若要确认 Route01 中的错误,请在模型浏览器中的管线上单击鼠标右键,然后选择“显示不符合规格的项”。
  2. 若要标识出错的管线部分,请在“显示不符合规格的项”对话框中单击错误,然后在图形窗口中查看该错误。

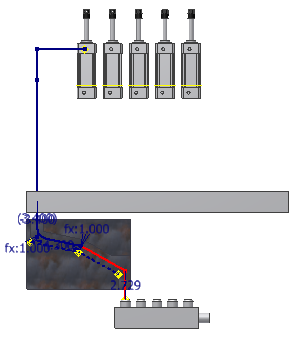

    下图亮显了两条管段之间的无效角度。

  3. 单击“确定”关闭“显示不符合规格的项”对话框。
  4. 在功能区,单击 “布线”选项卡 “创建”面板 “折弯”
  5. 在“折弯”对话框中输入 0.5 英寸。然后选择构成无效角度的两个管段。

    将创建半径值为 0.5 英寸的折弯。模型浏览器中的错误图标将消失。

  6. 关闭“折弯”对话框。
  7. 若要结束管线,请单击鼠标右键,然后选择“完成编辑”。
