使用“重合”约束连接独立的布线点

  1. 在功能区,单击 “布线”选项卡 “约束”面板 “重合”

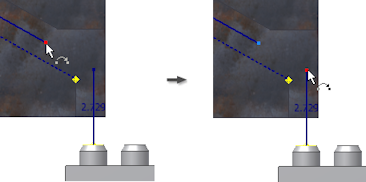

  2. 选择两个独立的布线点,如下图所示。

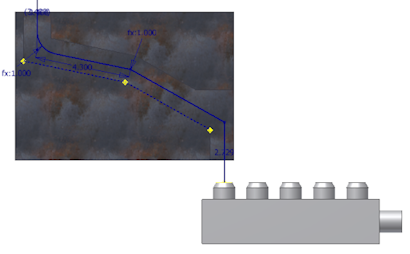

    独立的草图形成一条闭合管段。

  3. 在图形窗口中单击鼠标右键,然后选择“完毕”。

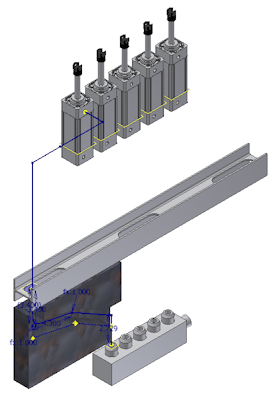

  4. 请注意,管段旁边将显示一个错误图标。

    放置重合约束使两条管段之间形成一个奇怪的角(不是 90 度、45 度或合并而成的 135 度角),因此管段中出现错误。在下面的练习中,将创建一个折弯来修复不符合规格的项。
