填充管线

  1. 在功能区,单击 “管路”选项卡 “布线”面板 “填充管线”

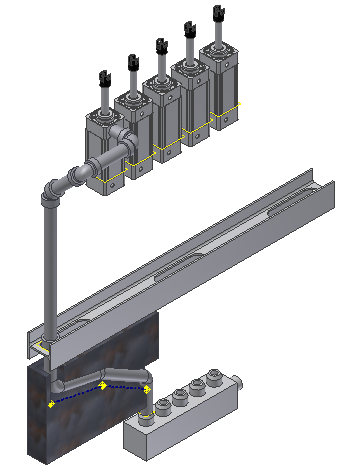

    将使用选定的样式填充管线。填充管线后,所有管段和配件都将添加到关联的管路文件夹中。

  2. 若要编辑当前的三维布管样式,请双击模型浏览器中的“管线 01”。
  3. 在功能区上,单击 “布线”选项卡 “管理”面板 “三维布管样式” 。“三维布管样式”对话框将显示。
  4. 在样式浏览器中的“ASTM A53/A53M-ASME B16.11 - 焊接钢管”样式上单击鼠标右键,然后单击“编辑”
  5. 从“直径”列表中选择“1/4 in”,然后单击“保存”
  6. 单击“关闭”关闭对话框。

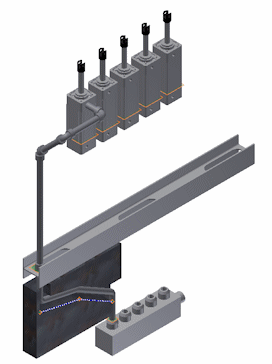

  7. 单击鼠标右键,然后选择“完成编辑”使用编辑的样式填充管线。
