在起始接头和结束接头之间创建带状电缆。
- 激活“带状电缆”部件。
-
在功能区上，单击
“三维布线”选项卡
“创建”面板
“创建带状电缆”
. - 确保“类别”已设定为“教程”并且“名称”已设定为“28-AWG-9-Conductor”。

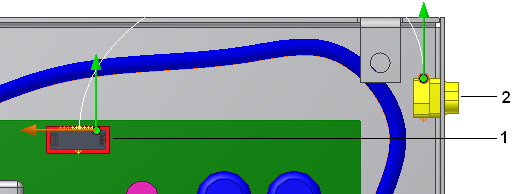

- 在图形窗口中，选择起始连接器 (1) 和结束连接器 (2)。

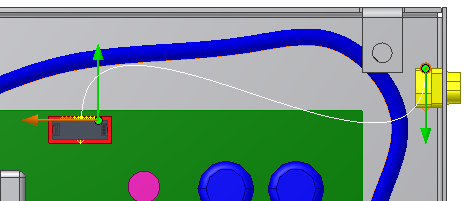

将显示方向箭头和样条曲线。绿色箭头指示连接器的向外方向。橙色箭头显示带状电缆实体的宽度方向。样条曲线指示带状电缆的初始形状。
-
结束连接器的向外方向不正确。单击“结束接头”区域中的向外方向工具以更改方向。
- 单击“确定”。
您仍然处于带状电缆创建模式下，并且可以添加中间点以更改当前形状。
- 单击鼠标右键，选择“编辑偏移”，然后输入 0.500 in。

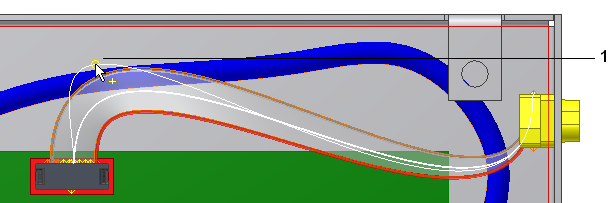

- 单击图形窗口以添加中间点 (1)，以便控制带状电缆连接至起始连接器的途径。
- 单击图形窗口以控制连接至结束连接器的途径。此时，单击现有的工作点 (2)。

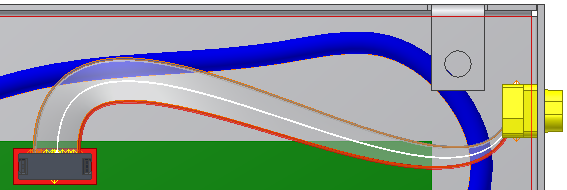

- 单击鼠标右键，然后选择“完成”。
