可以使用“加厚/偏移”命令添加或去除零件的厚度，从零件 面 或其他 曲面 创建偏移曲面。选择“输出”时，您要确定特征是一个实体、曲面还是新实体。如果选择“曲面”，结果将是偏移曲面。如果选择“实体”，结果将是加厚的特征。如果选择“新实体”，结果将是多实体零件中的新实体。每种特征类型都使用唯一的图标显示在浏览器中。

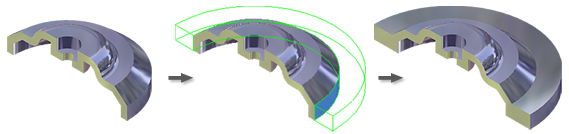

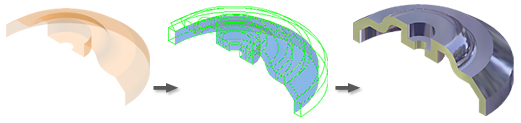

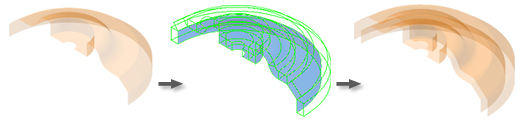

下图显示了各种加厚或偏移方式。
加厚会在模型中添加或去除材料，从而改变其质量特性。向曲面添加厚度时，模型将从曲面转化为零件。
默认情况下，Autodesk Inventor 提供精确的偏移特征。不存在精确方式时，将尝试使用近似值。
可以编辑偏移特征并将其转换为加厚特征吗？
不可以。不能使用“编辑特征”将偏移曲面特征更改为加厚特征；反之亦然。特征类型由所选择的输出类型确定。偏移是曲面特征，而加厚是零件特征。每种特征类型都在浏览器中创建各自的图标。
但用户可以加厚偏移曲面。此操作在浏览器中偏移曲面图标下放置一个加厚图标。
什么曲面可以偏移？
在 Autodesk Inventor 中创建的 曲面 或导入的曲面可用于偏移。必须将导入的曲面 升级 到零件环境中。这些曲面不能在 构建环境 中加厚或偏移。
曲面必须相邻才能同时偏移。偏移结果是选定几何图元（如面、圆角、相邻面等）的副本。
竖直曲面只能从 缝合曲面 面的内边界创建。
导入复杂曲面时，可以试用文件格式。例如，转换来自供应商的模型时，IGES 和 SAT 文件是常用的格式。
如何区分精确方式和近似方式？
在精确方式中，原始曲面的每一点在偏移曲面上都具有一个对应点。两点之间的距离等于指定的距离。近似方式使 Autodesk Inventor 偏移了一段指定的距离以找到一种可接受的方式。
可以控制允许出现偏差的位置以及近似值的精度。切记，近似值越精确，花费的计算时间越长。只有当精确方式不存在，并且可以找到近似方式时，才会提供近似方式。如果近似方式不可接受，则可以关闭此选项。
每次使用近似值时，都将报告偏差的公差。
