现在零件的内部是中空的。在练习的下一部分中，我们将使用自上而下的工作流程将零件分割为多个实体。
-

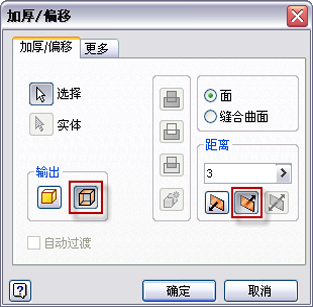

在“曲面”面板上，选择“加厚/偏移”命令。 - 在图形窗口中，选择零件顶部作为选择项。
- 在对话框中，选择“曲面”作为“输出”。输入距离值 3 mm。使用反向箭头将曲面向零件内部偏移。
- 选择“确定”创建偏移曲面并完成该命令。

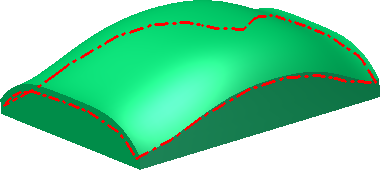

- 在浏览器中亮显要查看的新曲面。
- 在“曲面”面板上，单击下拉箭头以显示所有可用命令。

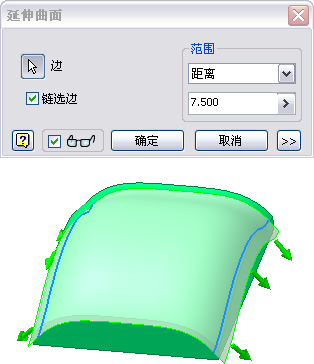

- 从下拉列表中选择“延伸”命令。
- 选择偏移曲面的两条外侧边作为“边”选择项。指定偏移值 7.5 mm。单击“确定”完成该命令。
-

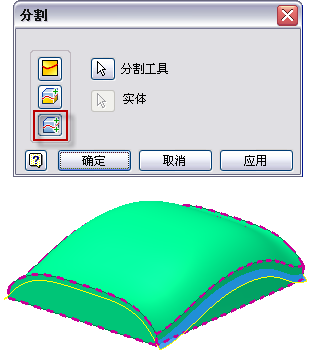

在“修改”面板上，单击“分割”命令。 - 在对话框中，选择“分割实体”选项。
- 选择偏移曲面作为“分割工具”。
- 单击“确定”将零件分割为两个实体并完成该命令。
- 在浏览器中，关闭偏移曲面的可见性。因为延伸的边依赖于偏移曲面，因此特征可见性会受原始曲面的控制。
- 在浏览器中，展开“实体”文件夹。现在，该文件中存在两个实体。您可以单独控制每个实体的可见性和颜色。
- 保存文件。
