创建软管管线

  1. 在模型浏览器中双击“三维布管管路”
  2. 在功能区上,单击 “三维布管”选项卡 “管路”面板 “创建管路” .
  3. 在“创建管路”对话框中,输入 AirSystem2 作为“管路文件名”。接受其他默认设置并单击“确定”。

    单条管路 AirSystem2:1 便添加到浏览器中且处于激活状态。“管路”选项卡显示在功能区上。

  4. 在“管路”选项卡的“管理”面板上,从“激活的样式”列表中选择“液压软管 - 内螺纹 - 旋转接头”样式。
  5. 在功能区上,单击 “管路”选项卡 “布线”面板 “新建管线”
  6. 在“创建新管线”对话框中,接受默认管线文件名和位置,然后单击“确定”。

    管线将添加到激活的管路中并处于激活状态。“布线”选项卡显示在功能区上。

  7. 在功能区上,单击 “布线”选项卡 “创建”面板 “布线” .

    软管样式所指定的起始配件将附着到光标,并准备进行放置。

  8. 将光标移动到环形边上,如下图所示。然后单击以设定起始配件。
    注: 零件上的方向轴必须指向管线的方向。
  9. 将显示结束配件,并将其附着到光标。请注意,起始配件和结束配件参照的是此样式的同一个零件。
  10. 将光标移动到阀零件的环形开口处。

    如果配件的方向不正确,请单击鼠标右键,然后选择“下一个接头”

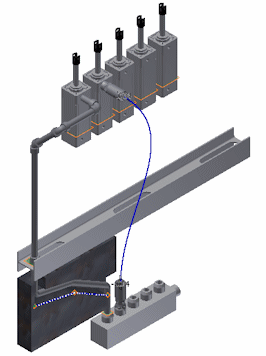

  11. 单击以放置结束配件。将显示管线。
