iCopy

许多设计需要创建包含相似几何图元的子部件，这些子部件只是在主部件中的大小或位置略微不同。手动创建和定位这些子部件非常耗时。iCopy 命令可以自动在主部件中复制和定位相似的零部件。iCopy 结合了骨架造型和自适应功能，允许子部件根据它在模型中的位置来更改形状。设计幕墙板、梯子上的梯级、结构件或大小依主部件中的位置而定的任何子部件时，非常适合使用该工作流。

iCopy 过程分为四个步骤：

iCopy 术语

本小节使用以下术语来定义 iCopy 和相关零部件。

iCopy 模板	为与 iCopy 命令配合使用而编写的部件文件。该文件包含 iCopy 定义信息、自适应骨架零件和定义模型的几何图元。
iCopy 模板布局零件	驱动其他骨架几何图元的自适应零件文件。该零件在“iCopy 编写器”中进行选择。该零件可以衍生部件中的其他零部件，以构建骨架模型。
iCopy 定义	在“iCopy 编写器”对话框中输入的信息。编写部件时，系统会在浏览器中添加一个“iCopy 定义”节点。
iCopy 结果	使用“iCopy”命令创建的部件文件。这些部件文件是 iCopy 模板的副本，它们放置在目标部件中，并可以自适应。
目标部件	用于放置 iCopy 结果的部件。该部件必须至少包含一个零件，以用来定位 iCopy 结果。
目标布局零件	目标部件中的零件，用于定位 iCopy 结果和定义结果阵列。

1. 创建目标部件，其中包括含有几何图元/阵列（用于放置/自适应复制的部件）的目标布局零件。
2. 创建骨架部件，其中包括含有草图几何图元的模板布局零件以及从骨架模板布局/形状衍生的零件。
3. 在部件中使用“iCopy 编写器”命令可以将部件启用为 iCopy 模板。这样可以生成包含 iCopy 定义的 iCopy 模板。
4. 使用 iCopy 命令创建一个或多个 iCopy 结果。每个 iCopy 结果都包含 iCopy 定义，因此任何 iCopy 结果都可以用作 iCopy 模板。

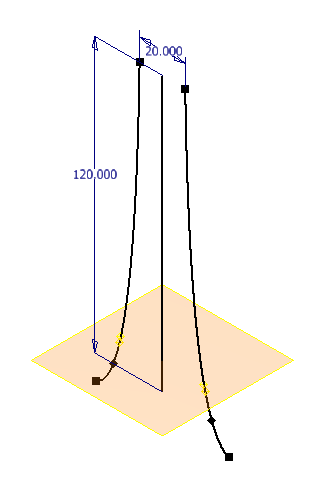

目标部件

目标部件是存放 iCopy 结果的位置。该部件包含目标布局零件。目标布局零件包含几何表达，该表达确定了使用 iCopy 命令创建的每个部件副本的形状。

注： 使用骨架造型时，经常使用参数布局零件。该零件只包含用于驱动骨架尺寸的参数。参数布局零件可以衍生骨架模型和目标部件的每个零部件。

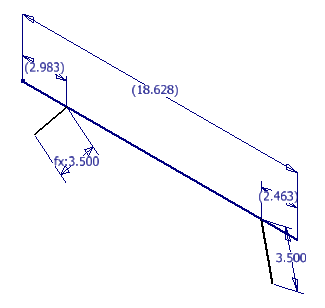

骨架部件

骨架部件是一个文件，可以与 iCopy 编写器配合使用来创建 iCopy 模板。该文件使用骨架造型技巧进行创建。骨架部件包含用于驱动部件中的其他零部件的布局零件。若要创建部件，需要：

• 将 iCopy 模板布局零件设定为自适应。布局零件驱动部件中其他零部件的几何图元。将布局零件设定为自适应可以使 iCopy 命令根据布局零件在目标部件中的位置来更该布局零件。该部件的自适应本性使每个 iCopy 结果都有独特的形状。
  注： 完全约束的草图几何图元可能会由于自适应而产生问题。要获得最佳结果，请勿完全约束草图几何图元。
• 创建并测试模板布局零件。通过将骨架部件放置在测试部件中来测试布局零件。使用自适应来更该骨架模型并验证它是否能按预期进行更新。

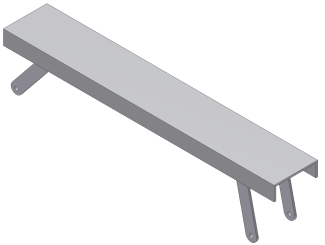

• 通过从布局零件衍生零件，为 iCopy 模板创建每个附加零件。从布局零件创建衍生零件是骨架造型的基础。形状/草图几何图元可以从布局衍生到其他零件文档。衍生的几何图元形成了实体几何图元的基础以及子零件中的更多细节。
• 将其他零件插入到骨架部件中。骨架部件可以包含能更改形状的衍生零件和每个 iCopy 结果参考的静态零件。

使用自适应来以特定的方式约束骨架部件以获得最好的效果。

• 将 iCopy 模板布局零件的原始坐标系约束到 iCopy 模板部件的原始坐标系。使用表面齐平约束来约束每个基准平面（XY/XY、YZ/YZ 和 XZ/XZ）。
• 将从布局零件衍生的每个零件的原始坐标系约束到 iCopy 模板布局零件的原始坐标系。使用表面齐平约束来约束每个基准平面（XY/XY、YZ/YZ 和 XZ/XZ）。
• 将未从布局衍生其位置的任何零件约束到模板部件中的其他零件。模板部件中的其他零件可以包括布局、其他衍生的零件和其他非衍生的零件。

iCopy 编写器

“iCopy 编写器”命令可以从自适应骨架部件创建 iCopy 模板。编写 iCopy 模板时，需要选择点来确定零部件几何图元的位置和大小。您需要选择参数以供“iCopy”命令中使用，并为每个 iCopy 结果附着要复制的工程图或表达视图文件。

“iCopy 编写器”命令在骨架布局零件（在自适应骨架部件中）中准备以下必要数据，供 iCopy 命令使用：

• 草图几何图元点（线和圆弧的端点、圆心，但是不包含草图点）
• （可选）用于改变 iCopy 结果的参数
• （可选）工程图文件（.idw、.dwg）或表达视图文件 (.ipn)

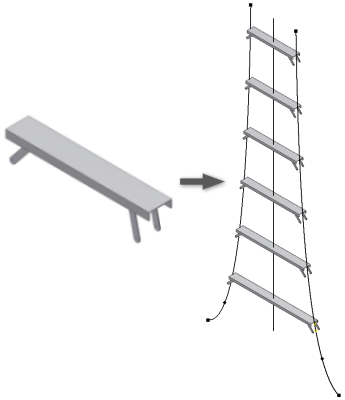

iCopy 放置

iCopy 命令可以创建 iCopy 模板的一个或多个副本，并将每个副本添加到目标部件。根据 iCopy 模板中使用的自适应功能，每个部件（iCopy 结果）都可能与阵列中的其他 iCopy 结果不同。在执行 iCopy 命令期间，可以将零件设定为复制或重用，具体要取决于定义和目的。

使用 iCopy 编写器可以将工程图（.idw、.dwg）或表达视图 (.ipn) 文件附着到 iCopy 模板。在执行 iCopy 操作时，将复制工程图或表达视图文件。对每个工程图或表达视图文件的参考将更改为指向 iCopy 结果。

若要放置一个 iCopy 结果，工作点必须能够定位 iCopy 结果并确定其大小。这些工作点与在 iCopy 编写器中选择的点相对应。

若要创建 iCopy 结果的阵列，需要：

• 阵列的工作平面；该工作平面将用作阵列工作点时使用的参考坐标系/交集。
• 工作平面阵列的路径。
• 工作平面阵列的偏移/副本数量/反向。
• 引导阵列每个工作点（输入）的轨道（几何图元）。

若要将 iCopy 结果的阵列关联至现有的特征阵列，需要：

• 与 iCopy 模板中的每个点对应的工作点的阵列
• iCopy 阵列的副本数量/反向
