“拉伸”对话框

通过为草图截面轮廓添加深度的方式创建特征或实体。在部件中,您可以使用拉伸来切割零件。使用草图形状、拉伸范围和扫掠斜角可以控制特征的形状。

访问

功能区: “模型”选项卡 “创建”面板 “拉伸”

功能区: “模型”选项卡 “基本要素”面板 “长方体”

功能区: “模型”选项卡 “基本要素”面板 “圆柱体”

选择

指定平面、截面轮廓或参与实体。

平面

选择二维平面或平整面。

截面轮廓

选择要拉伸的面域或截面轮廓。如果存在多个截面轮廓但并未进行选择,请单击“截面轮廓”,然后在图形窗口中单击一个或多个截面轮廓。截面轮廓的选择取决于是实体还是曲面适用:

  • 对于曲面,可以选择开放或闭合的截面轮廓回路。
  • 对于实体,可以选择开放或闭合的截面轮廓回路以及闭合的面域(由曲线或零件表面围成的区域)。
实体

在多实体零件中选择参与实体。

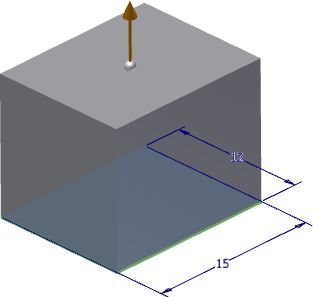

长方体 若要创建草图截面轮廓,请选择第一个拐角,然后选择相对的拐角。按照合适的距离和方向从草图平面拖动方向指示器,或者输入精确值。

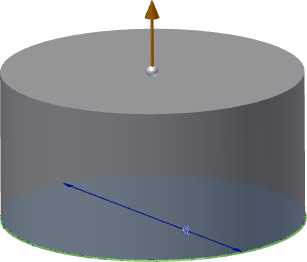

圆柱体 若要创建草图截面轮廓,请选择圆的圆心,然后选择圆上的一点以设定直径。按照合适的距离和方向从草图平面拖动方向指示器,或者输入精确值。

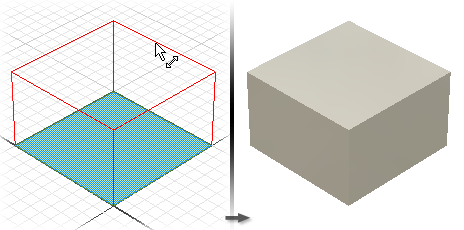

单个截面轮廓回路或面域 自动选择面域。若要选择截面轮廓回路,请单击“选择其他”。选择拉伸出来的边,将其拖动到与草图平面保持适当距离和方向的位置。

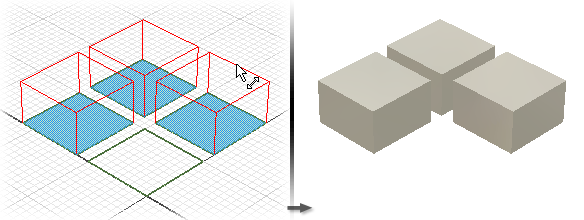

多个截面轮廓回路或面域 选择并亮显要拉伸的面域。若要选择截面轮廓回路,请单击“其他”。若要取消选择,请按住 Ctrl 键并单击“截面轮廓”。

嵌套的截面轮廓 选择多个嵌套的截面轮廓。

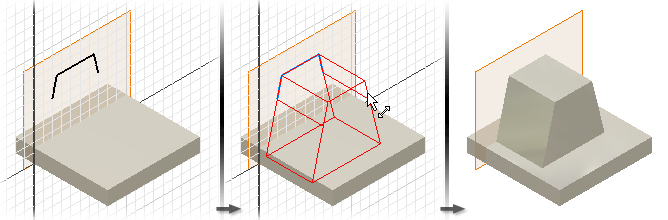

开放截面轮廓 选择开放的截面轮廓并延伸它的两端,直到与零件相交。拉伸将填充距离最近的面(对于“匹配形状”选项),并填充周围的孤岛(如果有)。对部件拉伸不可用。

输出

指定特征是实体还是曲面。

实体

从开放或封闭截面轮廓创建实体特征。对于基础特征则不能选择开放截面轮廓。

曲面

从开放或封闭截面轮廓创建曲面特征。可以用作构造曲面来终止其他特征,或用作分割工具来创建分割零件,或将零件分割成多个实体。曲面选择对部件拉伸或基本要素不可用。

运算

指定拉伸与其他特征或实体进行求并、求差还是求交。对于基础特征不可用,但对于所有其他拉伸特征则是必需的。

求并

将拉伸特征产生的体积添加到另一个特征或实体。对部件拉伸不可用。

求差

将拉伸特征产生的体积从另一个特征或实体中删除。

求交

根据拉伸特征与另一个特征的公共体积创建特征。删除公共体积中不包含的材料。对部件拉伸不可用。

新建实体

创建一个新实体。如果拉伸是零件文件中的第一个实体特征,则此选项是默认选项。选择该选项可在当前含有实体的零件文件中创建新实体。每个实体均是独立的特征集合,独立于与其他实体而存在。实体可以与其他实体共享特征。

终止方式

确定拉伸的终止方式并设置其深度。在下拉列表中,单击一种终止方式,并输入一个值。

可以用指定的深度进行拉伸,或者使拉伸终止于工作平面、构造曲面或零件面(包括平面、圆柱面、球面或圆环面)。

距离

仅沿一个方向拉伸的默认方式。在起始平面和终止平面之间建立拉伸的深度。对于基础特征,显示已拉伸截面轮廓或输入的值的负或正距离。拉伸终止面平行于草图平面。

使用“反向”来指定方向。

距离 - 距离

沿两个方向拉伸 - 一个正向,一个负向。首先,在“终止方式”下拉列表中,选择“距离”。单击“不对称”进行激活,然后输入第二个深度值作为反向距离值。

“反向”可反转两个方向矢量,以使正向深度变成负向深度,负向深度变成正向深度。

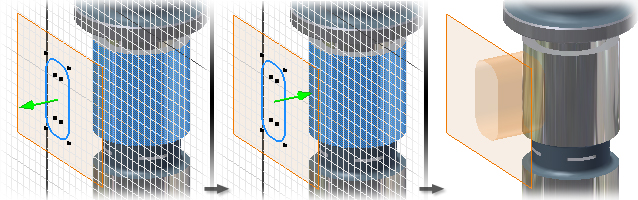

到表面或平面

选择下一个可用的面或平面,以终止指定方向上的拉伸。可以拖动截面轮廓使其反向拉伸到草图平面的另一侧。对基础特征或部件拉伸不可用。

可以使用“终止方式”选择一个实体或曲面来终止拉伸。使用“反向”来指定方向。

对于零件拉伸,选择用于终止拉伸的终点、顶点、面或平面。对于点和顶点,在平行于通过选定的点或顶点的草图平面的平面上终止零件特征。对于面或平面,在选定的面上或者在延伸到终止平面外的面上终止零件特征。

对于部件拉伸,可以选择位于其他零部件的草图点、顶点、面和平面。若要被选中,工作平面和工作点必须与正在创建的部件拉伸位于相同的部件级别。

如果在面或平面上终止拉伸,终止方式选项有时会不明确,例如在圆柱面或不规则曲面上终止。若要选择更加具体的方案,请使用“更多”选项卡上的选项。

在“更多”选项卡中,选择“替换方式”会使方向反向,并选择最远距离处的终止面。若要终止于遇到的第一个面,请选择“最短方式”。

介于两面之间

对于零件拉伸,选择界定拉伸终止范围的起始和终止面或平面。

对于部件拉伸,选择终止拉伸的面或平面。您可以选择位于其他零部件的面和平面。所选择的面或平面必须与正在创建的部件拉伸位于相同的部件级别。对于基础特征不可用。

选择起始和终止平面后,终止方式选项有时会不明确,例如在圆柱面或不规则曲面上终止。若要选择更加具体的方案,请使用“更多”选项卡上的选项。

在“更多”选项卡中,选择“替换方式”会使方向反向,并选择最远距离处的终止面。若要终止于遇到的第一个面,请选择“最短方式”。

贯通

在指定方向上贯通所有特征和草图来拉伸截面轮廓。拖动截面轮廓的边,可以将拉伸反向到草图平面的另一侧。“求并”操作不可用。

匹配形状

当选择开放的截面轮廓时,此选项在零件环境中可用。

匹配形状

如果选择此选项,将创建填充类型的操作。截面轮廓的开口端将延伸到公共边或面。所需的面将缝合在一起,以形成与拉伸实体的完整相交。

匹配轮廓

如果未选择此选项,通过将截面轮廓的开口端延伸到零件,可以封闭开放的截面轮廓。通过将由草图平面和零件的交点定义的边包含在内,可以消除开口端之间的间隙。如同指定了闭合截面轮廓一样来创建拉伸。

“更多”选项卡

替换方式 对于“到”和“介于两面之间”终止方式,如果方案不明确(例如在圆柱面或不规则曲面上终止),可以指定替代的终止平面。不适用于“距离”、“距离 - 距离”、“到表面或平面”和“贯通”终止方式。

反向 设置拉伸的方向和终止方式。默认情况下,拉伸终止于距离最远的面。

最短方式 如果终止面选项不明确,可以指定拉伸在距离最近的面上终止。

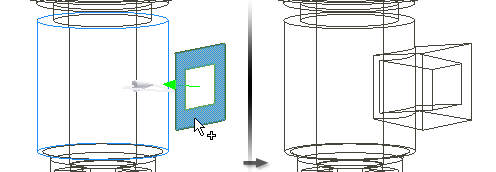

在下图中,如果选择了“最短方式”,拉伸终止于圆柱体较近的一侧

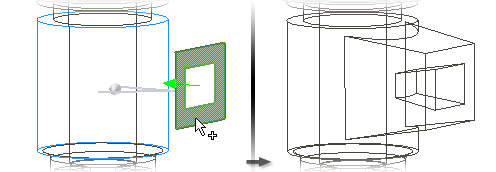

如果不选择“最短方式”,则拉伸终止于圆柱体较远的一侧

扫掠斜角 对于所有终止方式类型,为拉伸(与草图平面成法向)设置一个最大 180 度的 扫掠 斜角。扫掠斜角在两个方向对等延伸。如果指定了扫掠斜角,那么在图形窗口中,将显示一个符号来标识固定边和倾斜方向。

若选择了“距离 - 距离”,则可以为正向和负向拉伸应用不同的扫掠斜角值。

提示: 若要仅在一个方向上使特征变成锥形,请创建一个没有拔模的拉伸特征。然后,若要为特定面添加拔模,可以使用“面拔模”。

正角 正的扫掠斜角将沿拉伸矢量增大截面面积。

在下图中,拉伸曲面的扫掠斜角设为 8 度。

负角 负的扫掠斜角将沿拉伸矢量减小截面面积。若要指定负角,请输入减号。

拉伸曲面的扫掠斜角设为负 8 度。

嵌套的截面轮廓 导致回路增大或减小截面面积。正角导致外回路发散,内回路聚合。

使用正扫掠斜角的嵌套回路:

使用负扫掠斜角的嵌套回路:

选择“类推 iMate”可在整个环形边上自动放置 iMate。Autodesk Inventor 会尝试将此 iMate 放置在最可能有用的封闭回路上。多数情况下,每个零件只能放置一个或两个 iMate。
