使用现有的几何图元创建管段

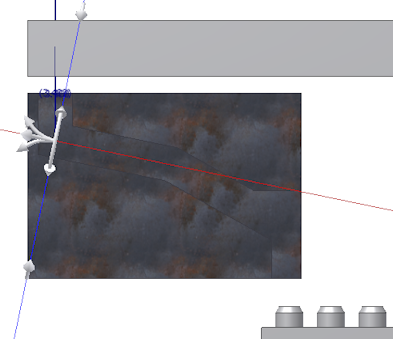

  1. 旋转视图以查看部件的正面。
    提示: 单击 ViewCube 上的“右”,将视图旋转到所需的位置。
  2. 将光标暂停在三维正交布线工具的红色方向轴上,单击鼠标右键,然后选择“与边平行”

    系统将提示您选择一条线性边。

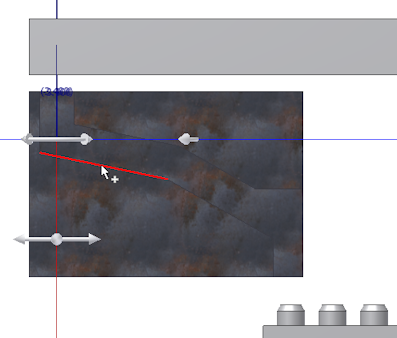

  3. 选择路径零件上的线性边(如下图所示),然后单击以设置选择。

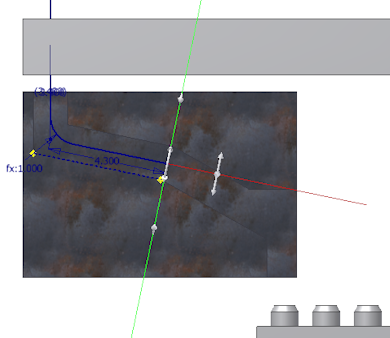

    红色的方向轴被重定位到选定边的方向上。包含的参考几何图元被添加到模型浏览器中的“包括几何图元”文件夹中。

  4. 将光标暂停在红色轴上,单击鼠标右键,然后选择“输入距离”。在“输入距离”框中输入 4.3 英寸,然后单击绿色的复选标记。

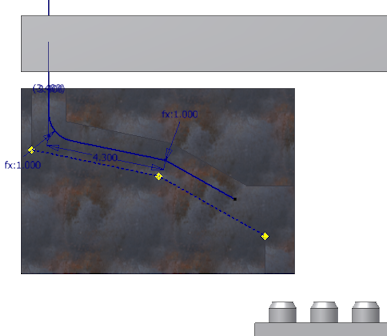

  5. 确认在新管段和上一管段之间自动添加了一个折弯。
  6. 对于下一点,在红色的方向轴上再次单击鼠标右键,然后选择“与边平行”。

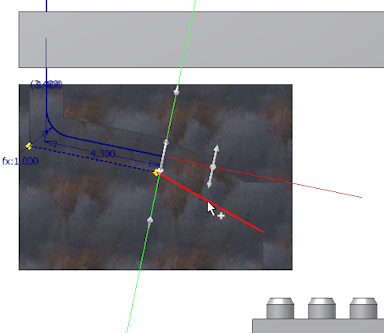

  7. 选择路径零件上的另一条线性边,如下图所示。
  8. 在创建下一个布线点之前,在图形窗口中单击鼠标右键,然后清除“自动标注尺寸”复选标记。
  9. 在红色方向轴的正向上的任意位置单击。管段长度并不重要。
  10. 在图形窗口中单击鼠标右键,然后选择“完毕”。
  11. 确认未标注新管段的尺寸。
