将布线点捕捉到现有几何图元

  1. 在功能区上,单击 “布线”选项卡 “创建”面板 “布线” .

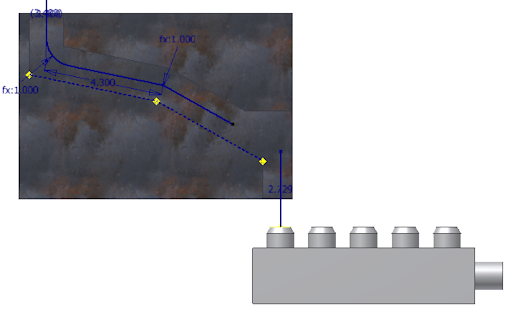

  2. 单击在阀零件上开口的左侧圆。
  3. 在图形窗口中单击鼠标右键,然后选择“点捕捉”。
  4. 将光标移动到在上一个练习中创建的最后一条管段上。

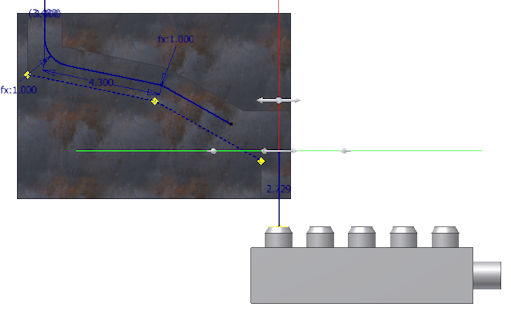

    在光标和预览点之间将显示一条虚线,表示捕捉点。预览点显示在该虚线与轴的相交处。

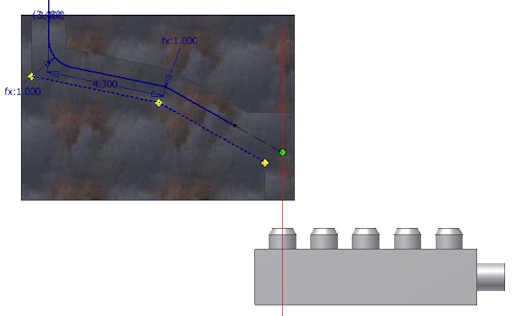

  5. 虚线和交点出现后,单击倾斜的管段以设定捕捉的布线点。
  6. 单击鼠标右键,然后选择“完成”。
