添加导线点

可以为导线添加工作点。可以移动这些点以在现有零部件周围敷设导线。如果要向线束部件添加线束段，则线束段将会控制导线的位置，而无需附加的导线点。

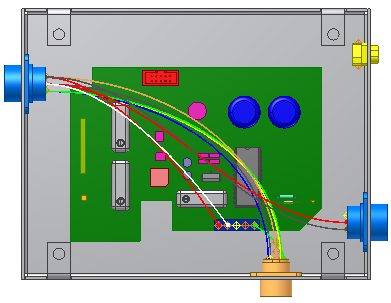

1. 旋转视图直到它的外观如下图所示。

2. 在浏览器中的“导线 2207”上单击鼠标右键，然后从关联菜单中选择“添加点”。

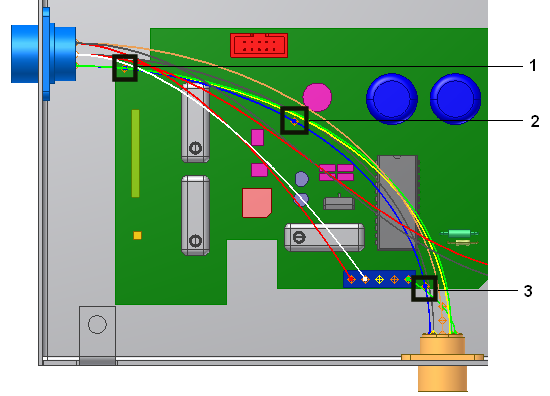

3. 在图形窗口中的导线上移动光标，然后单击导线以按显示的顺序创建三点。


   将在每个拾取位置创建固定工作点，然后导线会重新计算，其形状在添加每个点后都会稍有变化。

4. 单击鼠标右键，然后选择“完成”。
