使用二维草图的点或三维工作点和方向元素创建卡扣式连接特征。
|
样式规格
|
|
|
悬臂式卡扣式连接钩样式 |
|
|
|
悬臂式卡扣式连接扣样式 |
|
“形状”选项卡
通用于两种样式。指定卡扣式连接的放置。
|
布置
|
|
|
实体 可指定卡扣式连接特征的目标实体。 |
| |
从草图 该放置方式需要草图平面上的点（中心）。 |
| |
|
反转梁方向或夹子方向 可反转方向（最初对应于草图平面法向）。 |
| |
|
中心 可指定中心位置。使用“中心点”开关创建的点将自动选中。 |
| |
|
“钩方向”提供以 90
度为间隔
的四个箭头以供选择。 |
| |
参考点 该放置方式需要三维工作点或草图点（中心）和两个方向。 |
| |
|
反转梁方向或夹子方向 可定义方向。 |
| |
|
梁方向 可反转“方向”选项所定义的矢量相反的方向。 |
| |
|
挂钩/扣方向选择器 在指定“参考点”时可指定挂钩/吊扣的方向。 |
|
|
|
钩方向 提供可选择的四个箭头，每个箭头方向之间都
相差 90 度
。 |

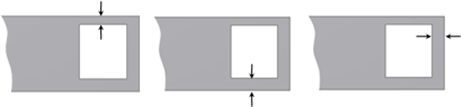

“延伸”复选框可指定是否延伸或中断梁：
“梁”选项卡（悬臂式卡扣式连接钩样式）
指定卡扣式连接特征的梁参数。
|
|
墙壁上的梁厚度
|
|
|
梁长度
|
|
|
钩上的梁厚度
|
|
|
墙壁上的梁宽度
|
|
|
钩上的梁宽度
|
“钩”选项卡（悬臂式卡扣样式）
|
|
挂钩端长度
|
|
|
挂钩底切深度
|
|
|
挂钩长度
|
|
|
挂钩保留面角
|
|
|
挂钩插入面角
|
“塑料零件”面板
