钣金展开/重新折叠参考

在“展开”和“重新折叠”工作流程期间显示的对话框，只在功能代号上有区别，一个是“展开”，一个是“重新折叠”。该参考覆盖两个对话框。该对话框包含三个选择部分、一个上下文相关的图示和底部的一组命令。

访问：
	在功能区上，单击 “钣金”选项卡 “修改”面板 “展开” 或单击 “钣金”选项卡 “修改”面板 “重新折叠”

展开或重新折叠参考 (A)
	使用该选择命令，可以选择用于定义展开或重新折叠折弯或旋转所参考的面或参考平面。该参考在对话框上右侧的图示中标记为 A。进入工作流时，默认情况下该命令处于激活状态。

展开或重新折叠几何图元 (B)
	使用该选择命令，可以选择要展开或重新折叠的各个折弯或旋转特征。可以使用该命令选择的几何图元在对话框右侧的图示中标记为 B。只有在选择参考之后，该命令才会启用。
	使用该选择命令，可以选择要展开或重新折叠的所有折弯或旋转特征。可以使用该命令选择的几何图元在对话框右侧的图示中标记为 B。只有在选择参考之后，该命令才会启用。

草图 (C)
	使用该选择命令，可以选择要展开或重新折叠的未使用的草图。可以使用该命令选择的草图几何图元在对话框右侧的图示中标记为 C。只有在选择展开或重新折叠几何图元之后，该命令才会启用。
	父项可见 - 展开草图时，会创建该草图的一个副本并将该副本显示在展平的面上。原始草图（或父项）仍然位于折叠位置。选中该选项，可以看到原始草图（在折叠位置），还可以看到展开的草图副本。

对话框图像面板

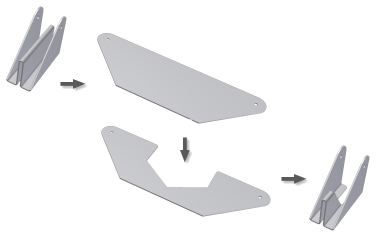

	“展开”或“重新折叠”对话框将显示图像，该图像随着可用几何图元的不同而变化。

展开 - 存在平面	展开 - 不存在平面	重新折叠 - 存在平面	重新折叠 - 不存在平面
展开 - 轮廓旋转	重新折叠 - 轮廓旋转

启用/禁用特征预览 - 启用或禁用折叠或展开结果的预览。

确定	使用指定的选择创建（或修改）展开或重新折叠，并关闭对话框。

取消	放弃对参数或选项所做的任何编辑并关闭对话框。

应用	使用指定的选项创建（或修改）展开或重新折叠，并保持对话框的打开状态以进一步交互。
