在此练习中，投影现有异形板的边，并添加直线作为旋转轴。但是，您可以使用包含直线、圆弧和椭圆弧的任意开放截面轮廓来创建轮廓旋转特征。
注： 使用折弯半径值，轮廓旋转特征可将锐角草图拐角转换成精制零件中的折弯。此行为类似于异形板特征，但不会出现在下面的练习中。
- 如有必要，使用 ViewCube 或“观察方向”调整草图方向，以便您查看草图平面。
- 在功能区上，单击
“草图”选项卡
“绘制”面板
“投影几何图元”
，或者单击鼠标右键并从标记菜单中选择“投影几何图元”。 - 在图形窗口中，单击以选择定义异形板特征外侧边的直线和弧，如图所示：
注： 请确保选择独立的直线和弧，而不要选择局部面的面回路。 - 单击
“草图”选项卡
“绘制”面板
“直线”
，或单击鼠标右键并从标记菜单中选择“直线”。
- 创建直线来代表旋转轴，如图所示：
注： 该直线的长度并不重要；但是，该直线应该平行于投影至草图的水平短线段。可以在绘制直线时隐含平行约束，或在该直线绘制完毕后添加平行约束。 - 单击
“草图”选项卡
“约束”面板
“尺寸”

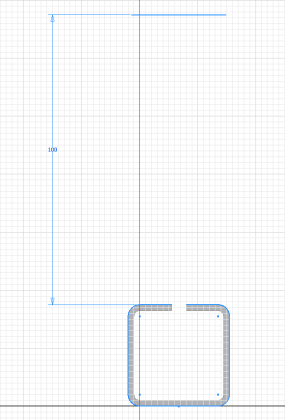

，或单击鼠标右键并从标记菜单中选择“通用尺寸”。在创建的直线和投影到草图上的水平短线段之间放置 100 mm 的尺寸。
- 单击
“草图”选项卡
“退出”面板
“完成草图”
，或单击鼠标右键并从标记菜单中选择“完成二维草图”。
- 如有必要，单击鼠标右键并从溢出式菜单中选择“主视图”（或按 F6 键），将视图重新调整为等轴测视图。
