我们必须确定用于活接螺钉和弯头的零件代号。为实现此目的，我们要在部件中创建其他规则。
此规则的第一部分将根据 port_a_size 参数的值计算要用于 Port A 螺钉的零件代号。在此规则中，我们使用新语句 Select Case 来执行一组语句中的一个语句。这些语句的执行将依赖于表达式的值。
-
添加名为 screw_part_number_rule 的新规则。 - 创建规则的第一部分。此部分将根据 port_a_size 参数值计算零件代号的变量部分。该参数值将保存在名为 Screw_num1 的临时变量中。确定值之后，该规则便会构造整个零件代号字符串。使用文本区域上方工具栏中的“关键词”下拉菜单来帮助您填写此规则。
复制代码块

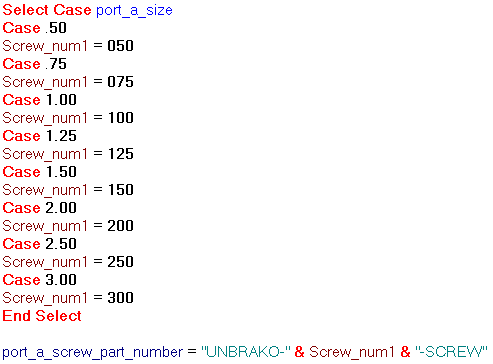

Select Case port_a_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
在我们创建的此规则中，如果 port_a_size = 0.50，则零件代号将创建为 -
UNBRAKO-050-SCREW
我们将在某参数中保存此值，以备稍后参考。
- 复制和粘贴您所创建的规则文本，然后将 port_a_size 替换为 port_b_size。将该参数设定为 port_b_screw_part_number。
复制代码块

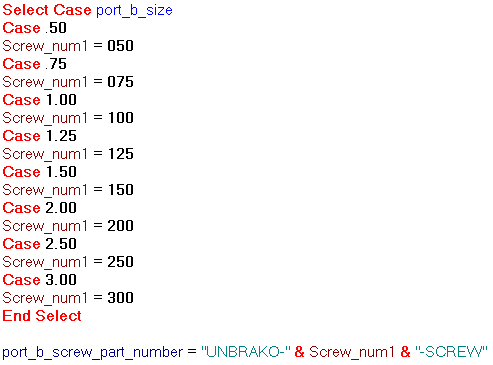

Select Case port_b_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
- 创建规则文本的另一个副本，然后将 port_a_size 替换为 port_c_size。将该参数设定为 port_c_screw_part_number。
复制代码块

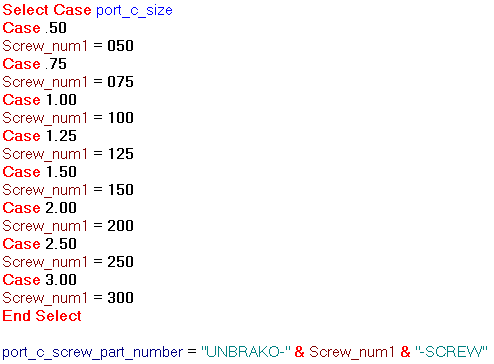

Select Case port_c_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
- 单击“确定”保存规则并关闭对话框。
- 保存部件文件。
