部分展开管材

使用展开特征选择您要展开的折弯。没有必要完全展开模型。可以添加线性孔阵列。对于此练习，在当前状态中展开模型时，您首先要展开另外两个 90 度折弯。

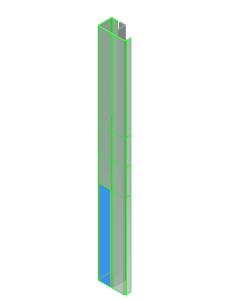

1. 对于您创建的展开模型，首先确认基础面。单击该面，如下图所示。

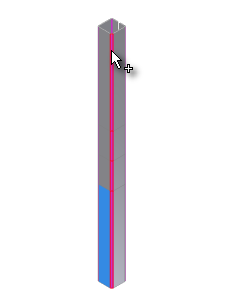

   一旦选择显示的面，就会亮显可相对于该面展开的折弯：

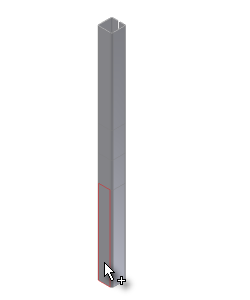

2. 单击以选择形成 90 度拐角（离您最近的）的折弯：


   选择折弯后，零件将以展开状态进行预览。



接下来，完成展开特征的创建。
