边界嵌片特征从闭合的二维草图和/或闭合的边界中生成平面曲面或三维曲面。嵌片默认设定为接触 (G0)，但可以将相切 (G1) 或平滑 (G2) 边条件应用于“条件”列表中的每个非草图边。
也可以在创建嵌片之前，启用特征预览来查看结果。
边界可定义如下：

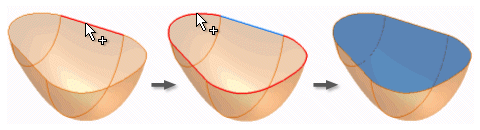

边选择 您可以选择用于定义闭合回路的边。由于连续边的边条件必须相同，因此所有与前一个项相切或连续的选定曲面边将合并。即使链已缝合到一个曲面中，也会在第一个非相切选择处停止。
在定义闭合回路后，会启用“确定”命令，以便可以选择其他回路。通过选择其他回路，可以定义内部回路和外部回路以在曲面中创建中心圆盘。选择平面面域后，将不允许选择其他回路。
注： 在构造环境中，“边界嵌片”命令为非参数化命令。
边条件可以应用于回路选择集中的每条非草图边。默认情况下，所有边界线段为 G0。仅当非草图边具有单个相邻面时，才可以将 G1 或 G2 条件应用于任意非草图边。边界边可以包括 G0、G1 和 G2 条件的组合。
注： 为获得最佳结果，在创建灌注、抽壳和加厚/偏移等特征之前将边界嵌片缝合到相邻的曲面。
